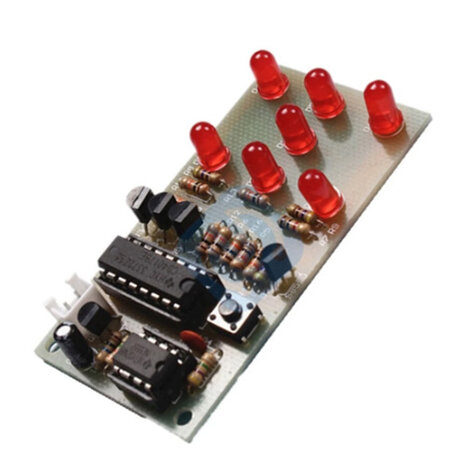

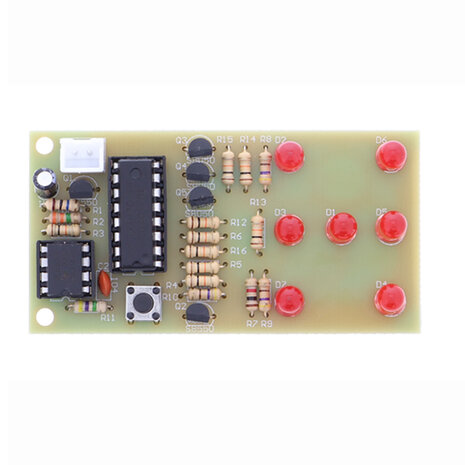

Elektronische dobbelstenen 5mm rode led ne555 cd4017 elektronische zelfbouw kit DIY
Beschrijving:
Elektronische dobbelstenen kit is gebaseerd op het NE555 oscillator circuit en de leuke CD4017 counter display kit. Kan de dobbelstenen simuleren, plezier maken van het spel.
parameters:
Voedingsspanning: 4,5-5V
Afmetingen: 74 x 35 mm

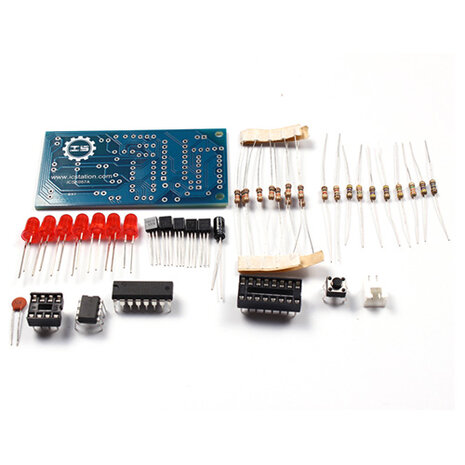

Opmerking: dit is een DIY kit, u moet het monteren.
Functie:
Bij een stroomopwekking zal 7 LED willekeurig een aantal punten weergeven, spelers drukken alleen op de schakelaar S1,7 alle verlichte LED’s na ongeveer 7 seconden, het LED-lampje gaat knipperen, tot er uiteindelijk stabiele punten zijn weergegeven. Gedurende het einde van het eerste ‘crap’-proces.

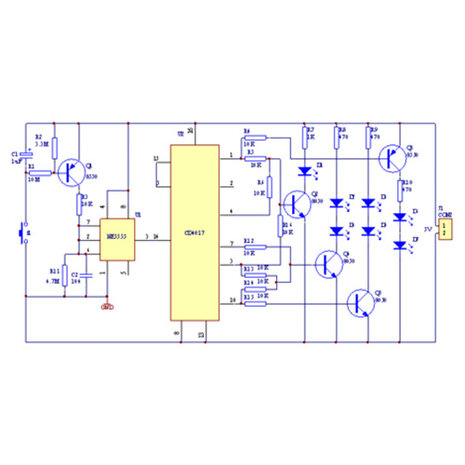

Circuit:
Circuit hoofdzakelijk door de pulsgenerator en een decennium counter circuit. Pulsgenerator en externe elementen door NE555 multivibrator, wanneer u op de knop S1 drukt wanneer Q1 wordt ingeschakeld, verandert de uitgangspuls NE555 3 voet, dan 5 de uitgang CD4017 uitgang, weerstanden en transistors met verschillende combinaties, kunnen zeven LED verlichting aanduiden om aan te geven Het aantal punten 1-6 punten.

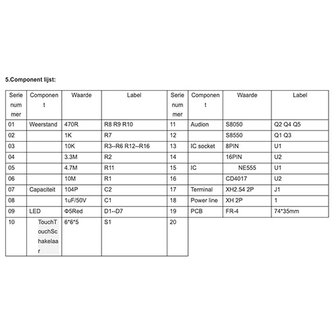

Onderdelenlijst:
R8, R9, R10 Weerstand 470 ohm
R7 Weerstand 1K
R3, R4, R5, R6 Weerstand 10K
R12, R13, R14, R15, R16 Weerstand 10K
R2 Weerstand 3.3M
R11 Weerstand 4.7M
R1 Weerstand 10M
C2 Condensator 104P
C1 Condensator 1 uF / 50V
D1-D7 LED 5mm Rood
S1 Drukschakelaar
Q2, Q4, Q5 Transistor S8050
Q1, Q3 Transistor S8550
U1 IC Voet; NE555 Timer IC
U2 IC Voet, CD4017 Decade Counter IC
J1 Aansluiting Voedingsspanning
