Productomschrijving

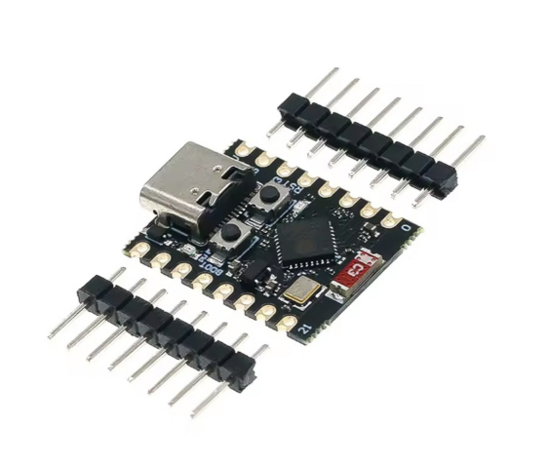

Het ESP32-C3 SuperMini board is een zeer compact IoT-ontwikkelbord voor kleine elektronica projecten, draadloze toepassingen en energiezuinige prototypes. Het board is gebaseerd op de Espressif ESP32-C3 chip met een 32-bit RISC-V single core processor op 160 MHz.
Dankzij ondersteuning voor 2.4 GHz WiFi en Bluetooth 5.0 LE is dit mini board geschikt voor draadloze sensoren, domotica, wearables, slimme apparaten, dataloggers en andere IoT-toepassingen. Door het kleine formaat van ongeveer 22,52 x 18 mm past het board eenvoudig in compacte behuizingen en projecten waar weinig ruimte beschikbaar is.
Het ESP32-C3 SuperMini board beschikt over meerdere GPIO-pinnen, PWM-mogelijkheden, ADC-ingangen en interfaces zoals I2C, SPI en UART. Daarnaast zijn een resetknop, bootloaderknop en blauwe onboard LED aanwezig, waardoor het board praktisch is voor ontwikkeling, testen en programmeren.
Belangrijkste kenmerken
- Superklein ESP32-C3 ontwikkelbord
- 32-bit RISC-V single core processor
- Kloksnelheid tot 160 MHz
- WiFi 802.11 b/g/n op 2.4 GHz
- Bluetooth 5.0 / Bluetooth Low Energy
- 11 GPIO-pinnen met PWM-mogelijkheid
- 4 analoge ingangen voor ADC
- I2C, SPI en UART interfaces
- Resetknop en bootloaderknop op het board
- Blauwe onboard LED op GPIO8
- Geschikt voor compacte IoT en wearable projecten
Toepassingen
Dit ESP32-C3 SuperMini board is geschikt voor:
- IoT projecten;
- draadloze sensoren;
- domotica;
- Bluetooth LE toepassingen;
- WiFi besturing;
- datalogging;
- wearables;
- compacte elektronica;
- batterijgevoede projecten;
- slimme apparaten;
- prototypes;
- educatieve microcontrollerprojecten.
Specificaties
| Eigenschap |
Specificatie |
| Producttype |
Mini IoT ontwikkelbord |
| Chip |
ESP32-C3 |
| Processor |
32-bit RISC-V single core |
| Kloksnelheid |
160 MHz |
| SRAM |
400 KB |
| ROM |
374 KB / 384 KB volgens opgegeven specificatie |
| WiFi |
802.11 b/g/n, 2.4 GHz |
| WiFi modi |
Station, SoftAP, SoftAP + Station |
| Bluetooth |
Bluetooth 5.0 / BLE |
| GPIO |
11 digitale I/O’s |
| PWM |
Ondersteund op GPIO-pinnen |
| ADC |
12-bit SAR ADC |
| Analoge ingangen |
4 ADC-pinnen volgens opgegeven specificatie |
| Interfaces |
I2C, SPI en UART |
| UART |
2x UART volgens opgegeven specificatie |
| Deep sleep verbruik |
ca. 43 µA volgens opgegeven specificatie |
| Onboard LED |
Blauw, GPIO8 |
| Knoppen |
Reset en bootloader |
| Ontwerp |
Enkelzijdige componentplaatsing, SMD |
| Afmetingen |
ca. 22,52 x 18 mm |
| Geschikt voor |
IoT, draadloze projecten, wearables en compacte toepassingen |
Beveiligingsfuncties
De ESP32-C3 ondersteunt verschillende hardwarematige beveiligingsfuncties, waaronder:
- AES-128/256 encryptie;
- hashing;
- RSA;
- HMAC;
- digitale handtekening;
- secure boot.
Deze functies maken de chip geschikt voor IoT-toepassingen waarbij beveiliging belangrijk is.
Aansluiten en gebruiken
Programmeer het ESP32-C3 SuperMini board via een geschikte ontwikkelomgeving, zoals Arduino IDE, ESP-IDF of andere ESP32-C3 compatibele software. Gebruik de bootloaderknop wanneer het board handmatig in programmeermodus moet worden gezet.

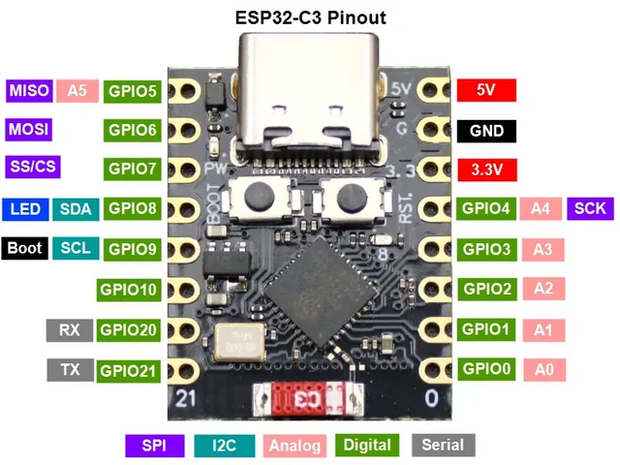

Let bij het aansluiten van externe modules op het juiste logicaniveau en controleer altijd de pinout van uw specifieke boarduitvoering.
Inhoud van de verpakking
1 stuk ESP32-C3 SuperMini ontwikkelbord
Let op
Controleer vóór gebruik altijd de juiste pinout van het board. Niet alle ESP32-C3 SuperMini uitvoeringen hebben exact dezelfde pinbenaming of USB-interface. Gebruik geen 5V signalen direct op GPIO-pinnen wanneer deze niet daarvoor geschikt zijn.
FAQ
Wat is de ESP32-C3 SuperMini?
De ESP32-C3 SuperMini is een zeer compact ontwikkelbord met ESP32-C3 chip, WiFi en Bluetooth 5.0 voor IoT en microcontroller projecten.
Is dit board geschikt voor WiFi projecten?
Ja, het board ondersteunt 2.4 GHz WiFi volgens 802.11 b/g/n.
Heeft de ESP32-C3 SuperMini Bluetooth?
Ja, het board ondersteunt Bluetooth 5.0 en Bluetooth Low Energy.
Welke processor gebruikt dit board?
Het board gebruikt een 32-bit RISC-V single core processor met een kloksnelheid tot 160 MHz.
Hoe groot is het board?
De opgegeven afmeting is ongeveer 22,52 x 18 mm.
Is dit board geschikt voor batterijprojecten?
Ja, door het lage energieverbruik en de deep sleep mogelijkheden is het board geschikt voor energiezuinige IoT projecten.
