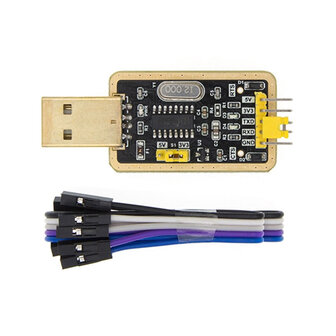

CH340G USB naar TTL Serial Adapter Module met Kabel voor Arduino
Productomschrijving
De CH340G USB naar TTL Serial Adapter Module met kabel is een compacte USB seriële converter voor communicatie tussen een computer en microcontroller projecten. Deze module wordt vaak gebruikt voor Arduino DIY projecten, UART communicatie, firmware upload, debuggen en seriële data uitwisseling.
De module is gebaseerd op de CH340G chip en wordt veel gebruikt als alternatief voor PL2303 gebaseerde USB naar serieel converters. Via de meegeleverde Dupont kabels kunt u de adapter eenvoudig aansluiten op microcontrollers, ontwikkelboards en andere TTL seriële schakelingen.
Deze USB TTL adapter is geschikt voor makers, studenten, hobbyisten, reparateurs en ontwikkelaars die een eenvoudige en betaalbare programmeer of communicatie adapter nodig hebben voor elektronica projecten.
Belangrijkste kenmerken
CH340G USB naar TTL converter
De module zet USB communicatie om naar TTL seriële UART signalen. Dit maakt communicatie mogelijk tussen een computer en een microcontroller.
Geschikt voor Arduino en DIY projecten
Deze adapter is handig voor Arduino compatible boards, losse microcontrollers, ESP projecten, seriële modules en zelfbouw elektronica.
Alternatief voor PL2303 modules
De CH340G wordt vaak gebruikt als alternatief voor PL2303 USB naar serieel adapters. Controleer wel altijd of uw besturingssysteem de juiste driver gebruikt.
Inclusief aansluitkabel
De module wordt geleverd met Dupont aansluitkabels. Hierdoor kunt u de adapter eenvoudig verbinden met pinheaders op een printplaat of ontwikkelboard.
Handig voor UART communicatie
Gebruik de module voor seriële communicatie via TX en RX, bijvoorbeeld voor debug berichten, configuratie, datalogging of het uploaden van firmware.
Toepassingen
Voor Arduino en microcontrollers
Gebruik deze CH340G module om een microcontroller via USB met de computer te verbinden voor seriële communicatie of programmering.
Voor firmware upload en debugging
De adapter is geschikt voor projecten waarbij u firmware wilt uploaden of seriële debug informatie wilt uitlezen via een terminalprogramma.
Voor seriële modules
Handig voor het testen en configureren van modules met UART aansluiting, zoals GPS modules, Bluetooth modules, ESP modules en andere TTL seriële apparaten.
Voor reparatie en ontwikkeling
Deze USB naar TTL converter is praktisch bij het testen van printplaten, ontwikkelen van prototypes en controleren van seriële communicatie.
Verschil met een USBASP programmer
Wanneer kiest u een USBASP programmer?
Een USBASP programmer wordt gebruikt om AVR microcontrollers via ISP te programmeren. Deze gebruikt een andere programmeermethode dan seriële UART communicatie.
Wanneer kiest u een USB naar TTL adapter?
Een USB naar TTL adapter zoals deze CH340G module wordt gebruikt voor seriële communicatie via TX en RX. Dit is handig voor debuggen, configureren en programmeren van boards met bootloader.
Wanneer kiest u deze CH340G module?
Kies deze module wanneer u een compacte USB TTL serial adapter met kabel zoekt voor Arduino, microcontrollers, UART communicatie en DIY elektronica.
Specificaties
Producttype: USB naar TTL serial adapter
Chip: CH340G
Functie: USB naar seriële TTL UART communicatie
Gebruik: programmeren, debuggen, seriële communicatie en prototyping
Aansluitingen: USB aansluiting en pinheader aansluiting
Signalen: TX, RX, VCC en GND afhankelijk van aansluiting
Voeding doelprint: geschikt voor 5V en 3,3V toepassingen volgens opgegeven productinformatie
Kabellengte: afhankelijk van meegeleverde Dupont kabel
Afmetingen module: niet opgegeven
Geschikt voor: Arduino, microcontrollers, ESP modules, seriële modules en DIY projecten
Let op: dit is een TTL seriële adapter, geen echte RS232 adapter met plus en min 12V signaalniveaus
Aansluiten
USB aansluiting
Sluit de module aan op een USB poort van uw computer. Installeer indien nodig de juiste CH340 driver.
TX en RX
Verbind TX van de adapter met RX van de doelprint en RX van de adapter met TX van de doelprint.
GND
Verbind GND van de adapter met GND van de doelprint. Zonder gemeenschappelijke massa werkt seriële communicatie meestal niet goed.
VCC
Gebruik VCC alleen wanneer u de doelprint via de adapter wilt voeden en zeker weet dat de spanning geschikt is voor uw schakeling.
Spanningsniveau controleren
Controleer altijd of uw doelprint 3,3V of 5V logicaniveau gebruikt. Een verkeerd spanningsniveau kan een microcontroller of module beschadigen.
Inhoud van de verpakking
1 stuk CH340G USB naar TTL Serial Adapter Module
1 set Dupont aansluitkabels
Let op
Deze module wordt soms omschreven als RS232 naar TTL, maar in de praktijk gaat het om USB naar TTL seriële communicatie. Sluit deze adapter niet rechtstreeks aan op echte RS232 signalen met hogere spanningsniveaus. Controleer voor gebruik altijd de pinout, het logicaniveau en de driverinstallatie.
FAQ
Waarvoor gebruik ik een CH340G USB naar TTL adapter?
Deze adapter wordt gebruikt voor seriële communicatie tussen een computer en een microcontroller, bijvoorbeeld voor programmeren, debuggen of configureren.
Is deze module geschikt voor Arduino?
Ja, deze module is geschikt voor veel Arduino en Arduino compatible projecten met seriële UART aansluiting.
Is dit hetzelfde als een USBASP programmer?
Nee, een USBASP programmeert via ISP. Deze CH340G adapter gebruikt seriële TX en RX communicatie.
Moet ik een driver installeren?
Op sommige computers is een CH340 driver nodig voordat de module wordt herkend.
Hoe sluit ik TX en RX aan?
TX van de adapter gaat naar RX van de doelprint en RX van de adapter gaat naar TX van de doelprint.
Kan ik deze module gebruiken voor 3,3V projecten?
Volgens de opgegeven informatie ondersteunt de module 3,3V en 5V toepassingen. Controleer wel altijd de juiste instelling en het logicaniveau voordat u aansluit.
Is dit een echte RS232 adapter?
Nee, dit is een USB naar TTL seriële adapter. Voor echte RS232 signalen heeft u een adapter nodig die geschikt is voor RS232 spanningsniveaus.
