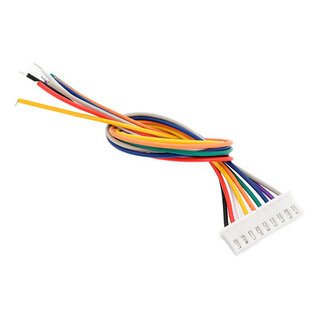

XH2.54 9-Pin Female Kabel 20cm – Eenzijdige Stekker Aansluitkabel
Productomschrijving
Deze XH2.54 9-pin female kabel van 20 cm is een praktische aansluitkabel voor elektronica, printplaten, sensoren, modules en zelfbouwprojecten. De kabel heeft aan één zijde een 9-polige XH2.54 female stekker en aan de andere zijde losse gekleurde draden.
Door de 2.54 mm pitch is deze kabel geschikt voor aansluitingen die passen bij XH2.54 connectoren. De losse draaduiteinden kunnen worden gesoldeerd, aangesloten op een klemmenstrook of verwerkt in een eigen kabelboom. Dankzij de verschillende draadkleuren blijft het aansluiten overzichtelijk.
Deze kabel is handig voor reparatie, prototyping, printplaatverbindingen, microcontrollerprojecten, LED-modules, sensoren, displays en andere elektronische toepassingen waarbij een compacte 9-pin connector nodig is.
Belangrijkste kenmerken
- XH2.54 female connector
- 9-polige uitvoering
- Kabellengte ca. 20 cm
- Eénzijdige stekker met losse draaduiteinden
- 2.54 mm pitch / steekmaat
- Gekleurde draden voor duidelijke aansluiting
- Geschikt voor elektronica, PCB’s en modules
- Handig voor prototyping en reparatie
Toepassingen
Deze XH2.54 9-pin aansluitkabel is geschikt voor:
- printplaatverbindingen;
- sensormodules;
- displaymodules;
- LED-modules;
- microcontrollerprojecten;
- Arduino en DIY elektronica;
- reparatie van kabelbomen;
- prototyping;
- zelfbouw elektronica;
- aansluiting van modules met 9-pin XH2.54 connector.
Specificaties
| Eigenschap |
Specificatie |
| Producttype |
Aansluitkabel / connector kabel |
| Connector type |
XH2.54 female |
| Aantal pinnen |
9 pin |
| Pitch / steekmaat |
2.54 mm |
| Kabellengte |
ca. 20 cm |
| Uitvoering |
Eenzijdige stekker |
| Andere zijde |
Losse gekleurde draden |
| Montage |
Solderen, klemmen of verwerken in eigen project |
| Geschikt voor |
PCB, modules, sensoren en elektronica projecten |
Gebruik
Sluit de XH2.54 female stekker aan op een passende 9-pin XH2.54 male aansluiting. De losse draaduiteinden kunnen worden gesoldeerd of verbonden met een klemconnector, printplaat of andere aansluiting.
Controleer altijd de pinvolgorde voordat u spanning aansluit. De draadkleuren helpen bij het onderscheiden van de verschillende signalen, maar de exacte functie per draad hangt af van uw schakeling of module.
Inhoud van de verpakking
1 stuk XH2.54 9-pin female kabel 20 cm met eenzijdige stekker
Let op
Controleer vóór gebruik of de connector, pitch en pinvolgorde overeenkomen met uw printplaat of module. Een 2.54 mm connector lijkt soms op andere connectoren, maar is niet altijd uitwisselbaar met andere series of merken.
FAQ
Waarvoor gebruik ik deze XH2.54 9-pin kabel?
Deze kabel wordt gebruikt om printplaten, modules, sensoren of andere elektronica met een 9-pin XH2.54 aansluiting te verbinden.
Wat betekent 2.54 mm pitch?
2.54 mm pitch betekent dat de afstand tussen het midden van twee naast elkaar liggende pinnen 2.54 mm is.
Heeft deze kabel aan beide zijden een stekker?
Nee, deze kabel heeft aan één zijde een XH2.54 female stekker en aan de andere zijde losse draden.
Kan ik de losse draden solderen?
Ja, de losse draaduiteinden kunnen worden gesoldeerd of aangesloten op een geschikte klem of printplaat.
Is deze kabel geschikt voor Arduino projecten?
Ja, deze kabel kan worden gebruikt in Arduino en microcontroller projecten wanneer de connector en pinindeling passen bij uw toepassing.
