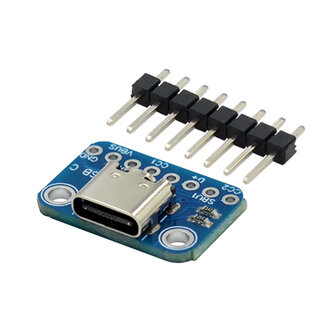

USB Type C 2,54 mm Breakout Board met CC1 CC2 5,1k Weerstanden
Productomschrijving
Met deze USB Type C 2,54 mm breakout board sluit je eenvoudig een USB C aansluiting aan op je breadboard of prototype print. De print breekt de belangrijkste USB C pinnen uit naar soldeerpunten op 2,54 mm raster, zodat je snel VBUS en GND kunt gebruiken voor voeding en desgewenst ook de USB 2.0 datalijnen kunt aansluiten.
De ingebouwde 5,1k weerstanden op CC1 en CC2 maken deze adapter ideaal wanneer je een USB C lader of voeding gebruikt om standaard 5 volt te leveren. Handig voor microcontroller projecten, testopstellingen en voeding van kleine elektronica.
Belangrijkste kenmerken
Ingebouwde 5,1k CC1 en CC2 weerstanden voor USB C voeding op 5 volt
2,54 mm raster geschikt voor breadboard en perfboard
Uitbraak van VBUS en GND voor voeding
USB 2.0 D plus en D min beschikbaar voor data
SBU1 en SBU2 beschikbaar voor speciale toepassingen
Montagegaten voor stevige bevestiging
Toepassingen
Voeding aansluiten op Arduino, ESP32, Raspberry Pi projecten
USB C voeding gebruiken als nette 5 volt ingang voor prototypes
USB 2.0 data doorverbinden naar een eigen schakeling
Testen en meten van USB C lijnen in een labopstelling
Inbouw van USB C in kleine apparaten en hobby projecten
Inhoud van de verpakking
1 keer USB Type C 2,54 mm breakout board
1 keer pinheader voor 2,54 mm aansluiting
Productspecificaties
Aansluiting USB Type C female
Rastermaat 2,54 mm
CC weerstanden 5,1k op CC1 en CC2
Uitgebroken signalen CC2, SBU1, D min, D plus, CC1, SBU2, GND, VBUS
USB standaard USB 2.0 lijnen aanwezig
Kleur blauw
