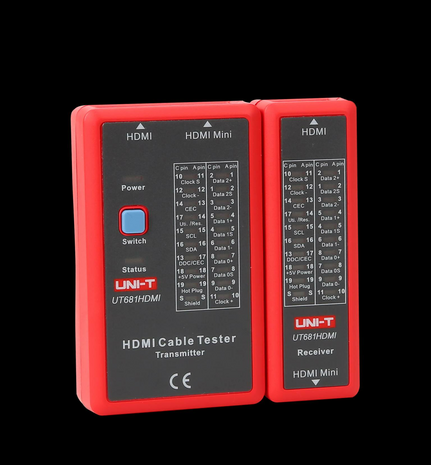

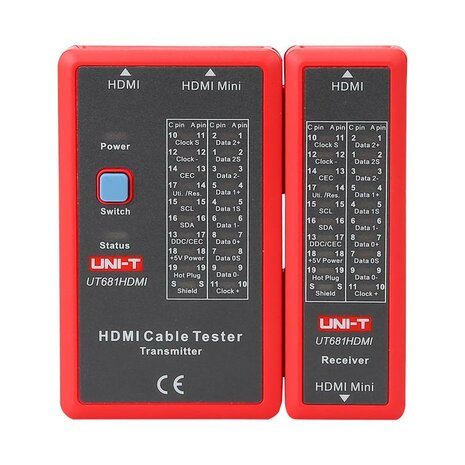

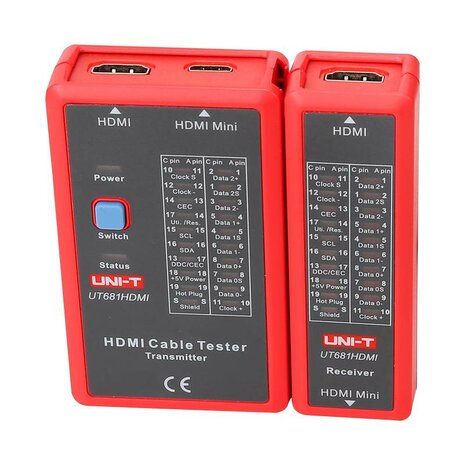

UNI-TREND UT681HDMI HDMI / Mini-HDMI Kabeltester
Productomschrijving
De UNI-TREND UT681HDMI is een praktische kabeltester voor het controleren van HDMI en Mini-HDMI kabels. Met deze tester kunt u snel zien of een kabel correct is aangesloten of dat er sprake is van een fout, zoals een onderbreking, kortsluiting of verkeerde verbinding.
De tester is geschikt voor kabels met HDMI Type A en Mini-HDMI Type C aansluitingen. Dit maakt de UT681HDMI handig voor installateurs, AV-technici, reparateurs, hobbyisten en iedereen die regelmatig HDMI-kabels wil controleren bij televisies, monitoren, camera’s, projectoren, mediaspelers of andere apparatuur.
Dankzij de LED-indicatie, scan test en full display test is de foutdiagnose overzichtelijk. De bediening is eenvoudig met één knop, waardoor de tester ook geschikt is voor snelle controles op locatie.
Belangrijkste kenmerken
- HDMI en Mini-HDMI kabeltester
- Geschikt voor Type A en Type C HDMI aansluitingen
- Voor HDMI 1.2 tot 2.0 kabels volgens opgegeven productomschrijving
- Controleert op open circuit, short circuit en crossover
- Scan test mode met LED1 t/m LED19 en LED_S
- Full display test mode
- LED status display
- Single key bediening
- Automatische uitschakeling na 10 minuten zonder gebruik
- Lage batterij indicatie
- Werkt op 9V batterij
- Handig voor installatie, reparatie en foutzoeken
Toepassingen
De UNI-TREND UT681HDMI is geschikt voor:
- HDMI kabels testen;
- Mini-HDMI kabels testen;
- foutzoeken bij beeld- of signaalproblemen;
- kabelbreuk opsporen;
- kortsluiting in kabels controleren;
- verkeerde verbindingen herkennen;
- AV-installaties;
- TV-, monitor- en projectorinstallaties;
- werkplaats en reparatie;
- installateurs en technische service.

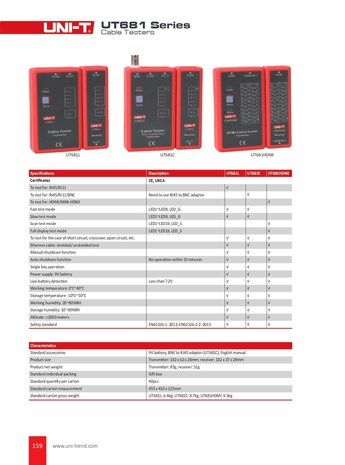

Specificaties
| Eigenschap |
Specificatie |
| Merk |
UNI-TREND / UNI-T |
| Model |
UT681HDMI |
| Producttype |
HDMI / Mini-HDMI kabeltester |
| Geschikt voor |
HDMI / Mini-HDMI kabels |
| Connector type |
Type A en Type C |
| HDMI ondersteuning |
HDMI 1.2–2.0 volgens opgegeven productomschrijving |
| Testfuncties |
Open circuit, short circuit, crossover |
| Scan test mode |
LED1–LED19, LED_S |
| Full display test mode |
LED1–LED19, LED_S |
| Bediening |
Single key operation |
| Display / indicatie |
LED status display |
| Voeding |
9V batterij |
| Low battery detectie |
Minder dan 7.2V |
| Auto power off |
Na ca. 10 minuten zonder gebruik |
| Werktemperatuur |
0°C tot 40°C |
| Opslagtemperatuur |
-10°C tot 50°C |
| Werkvochtigheid |
20%–80% RH |
| Opslagvochtigheid |
10%–90% RH |
| Hoogte |
≤2000 meter |
| Veiligheidsstandaard |
CE EN61326-1:2013; EN61326-2-2:2013 |
| Kleur |
Rood / grijs |
| Afmetingen transmitter |
ca. 102 × 62 × 28mm |
| Afmetingen receiver |
ca. 102 × 37 × 28mm |
| Gewicht transmitter |
ca. 87g |
| Gewicht receiver |
ca. 51g |
Gebruik

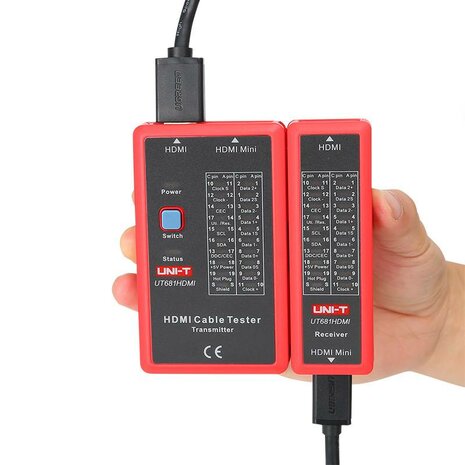

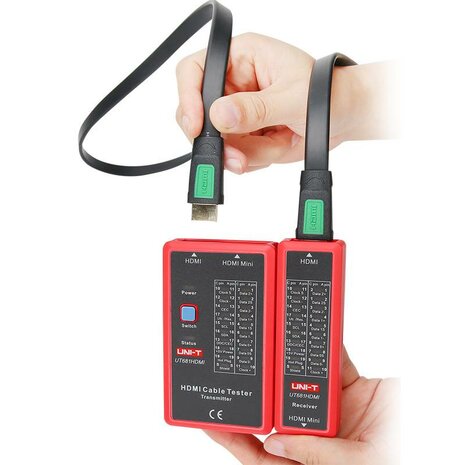

Sluit het ene uiteinde van de HDMI-kabel aan op de transmitter en het andere uiteinde op de receiver. Start vervolgens de test met de bedieningsknop. De LED-indicatie laat zien of de aders correct doorverbonden zijn of dat er een fout aanwezig is.
Bij een goede kabel lopen de signalen volgens de juiste volgorde door. Bij een defecte kabel kan de tester helpen aangeven of er sprake is van een onderbreking, kortsluiting of verkeerde verbinding.
Waarom een HDMI kabeltester gebruiken?
HDMI-storingen zijn niet altijd direct zichtbaar. Een kabel kan uiterlijk goed lijken, maar toch intern een breuk of verkeerde verbinding hebben. Met een kabeltester kunt u sneller bepalen of het probleem in de kabel zit of in de aangesloten apparatuur.
Dit bespaart tijd bij installatie, reparatie en foutzoeken.
Inhoud van de verpakking
- 1 stuk UNI-TREND UT681HDMI transmitter
- 1 stuk UNI-TREND UT681HDMI receiver
- 1 stuk 9V batterij
- 1 handleiding
Let op
Deze tester is bedoeld voor het testen van losse HDMI- en Mini-HDMI kabels. Sluit de tester niet aan op actieve apparatuur of onder spanning staande poorten. Test kabels bij voorkeur losgekoppeld van televisies, monitoren, computers, camera’s of andere apparaten.
FAQ
Waarvoor gebruik ik de UNI-TREND UT681HDMI?
De UT681HDMI wordt gebruikt om HDMI en Mini-HDMI kabels snel te controleren op verbindingsfouten.
Welke HDMI aansluitingen kan ik testen?
De tester is bedoeld voor HDMI Type A en Mini-HDMI Type C kabels.
Kan deze tester kabelbreuk vinden?
Ja, de tester kan helpen bij het opsporen van open circuit fouten, wat kan wijzen op kabelbreuk of slechte verbinding.
Test deze ook kortsluiting?
Ja, de UT681HDMI kan short circuit fouten detecteren.
Werkt de tester op batterijen?
Ja, de kabeltester werkt op een 9V batterij.
Is dit geschikt voor installateurs?
Ja, de tester is zeer geschikt voor AV-installateurs, reparateurs en technici die snel HDMI-kabels willen controleren.
