TIMI to Pi Adapter Sparkfun DEV-19258

TIMI to Pi Adapter  Sparkfun DEV-19258

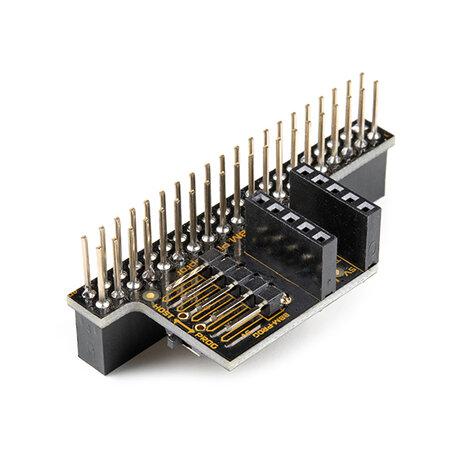

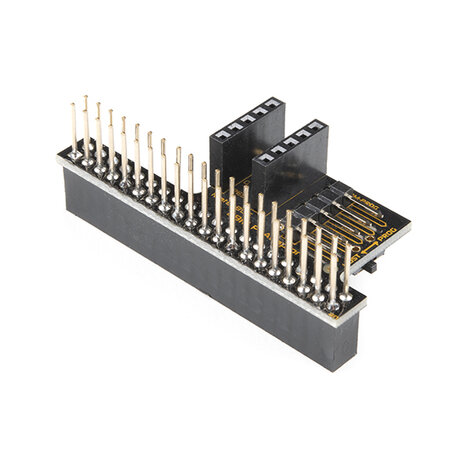

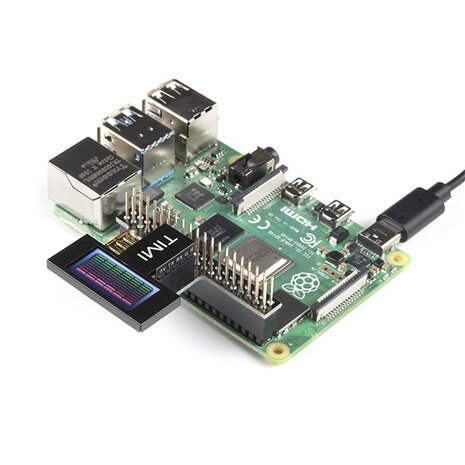

De Pi-adapter maakt verbinding met de 40-pins interface van de Raspberry Pi en breekt geselecteerde pinnen uit voor gebruik met de MatesBUS. Het beschikt ook over een keuzeschakelaar, die het TX-signaal van de Raspberry Pi onderbreekt, om in plaats daarvan het MatesBUS RX-signaal naar de programmeerheader te leiden. Hierdoor kan de Pi-adapter aangesloten blijven op de Raspberry Pi wanneer het aangesloten apparaat (zoals de TIMI-96) moet worden geprogrammeerd.
De enige interface naar de MatesBUS is een asynchrone seriële UART van 3,3 V en wordt gebruikt om te communiceren tussen de Raspberry Pi en het aangesloten apparaat op de MatesBUS.

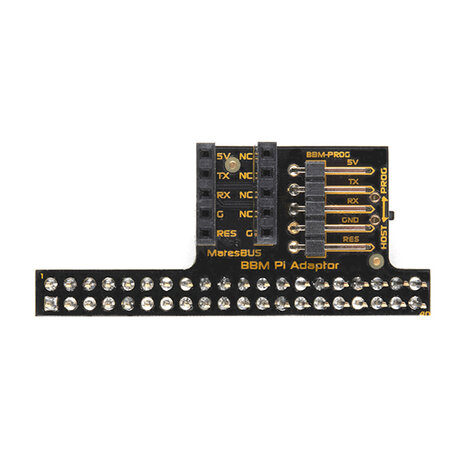

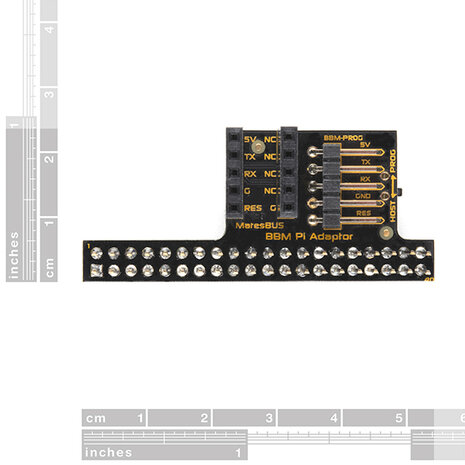

De Pi-adapter maakt gebruik van de BBM MatesBus, een unieke interface-pinout die is ontworpen om eenvoudig en gebruiksvriendelijk te zijn. De MatesBus bestaat uit 2 rijen van 5 pinnen, 0,1 "(2,54 mm) pitch, 0,3" (7,62 mm) uit elkaar geplaatst, ideaal voor directe aansluiting op een breadboard of compatibele adapter of ontwikkelbord.

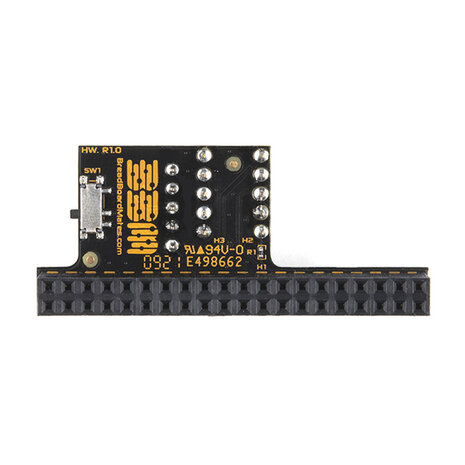

De Pi Adapter heeft ook een 5-pins programmeerheader, om het aangesloten apparaat rechtstreeks via de Pi Adapter te programmeren met behulp van de BBM Programmer, en een keuzeschakelaar (aan de achterkant - toegankelijk vanaf de zijkant) om te schakelen tussen de programmeermodus van het apparaat of de aansluiting van het apparaat naar de Pi.
