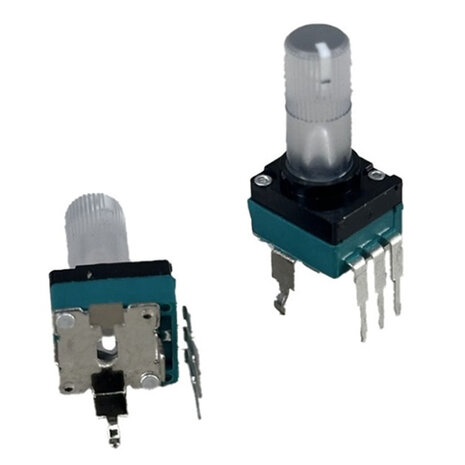

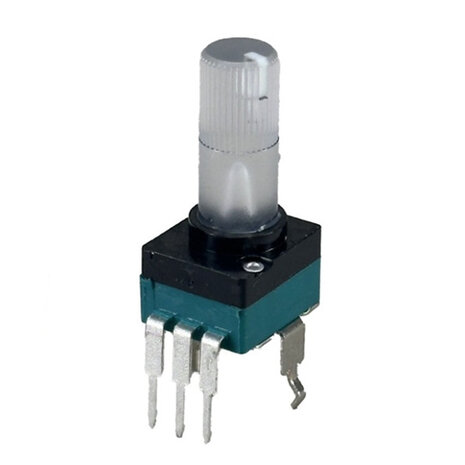

De TAYDA A1M ohm potentiometer is een logaritmische potentiometer met een waarde van 1M ohm. Deze uitvoering is voorzien van een clear spline shaft en is geschikt voor PCB montage.
Een logaritmische potentiometer wordt vaak gebruikt in audio toepassingen, omdat de regeling beter aansluit bij hoe het menselijk gehoor volumeverschillen ervaart. Daardoor is deze A1M potentiometer zeer geschikt voor volumeregelingen, toonregelingen, gitaarpedalen, versterkers, synthesizers en andere doe het zelf elektronica projecten.
Dankzij de printmontage uitvoering kan de potentiometer direct op een printplaat worden geplaatst. Dit maakt hem praktisch voor compacte schakelingen, reparaties en zelfbouwprojecten waarbij een nette en stevige montage gewenst is.
Belangrijkste kenmerken
Logaritmische A taper
De A1M aanduiding staat voor een logaritmische taper met een weerstand van 1M ohm. Dit type wordt veel gebruikt voor audio en volumeregelingen.
1M ohm weerstandwaarde
Met een waarde van 1M ohm is deze potentiometer geschikt voor schakelingen waarin een hoge regelweerstand nodig is.
Clear spline shaft
De potentiometer heeft een clear spline shaft. Deze as is geschikt voor bijpassende draaiknoppen met spline aansluiting.
Geschikt voor PCB montage
De aansluitingen zijn bedoeld voor montage op een printplaat. Hierdoor is de potentiometer geschikt voor vaste inbouw in elektronische schakelingen.
Toepassingen
Voor audio en volumeregeling
Deze logaritmische potentiometer is geschikt voor volumeregelaars, toonregelingen, versterkers, voorversterkers en andere audioschakelingen.
Voor gitaarpedalen en effectapparatuur
De TAYDA A1M potentiometer wordt vaak gebruikt bij zelfbouw en reparatie van gitaarpedalen, effectmodules en instrumentelektronica.
Voor synthesizers en DIY elektronica
Ook bij synthesizers, modules, testschakelingen en andere elektronische projecten is deze potentiometer bruikbaar als regelbare weerstand of spanningsdeler.
Specificaties
Producttype: potentiometer
Merk: TAYDA
Type: A1M
Weerstandswaarde: 1M ohm
Taper: logaritmisch, audio taper
As type: clear spline shaft
Montage: PCB mount, printmontage
Gebruik: audio, gitaarpedalen, versterkers, synthesizers en elektronica projecten
Aansluitingen: 3 aansluitpinnen
Functie: regelbare weerstand of spanningsdeler

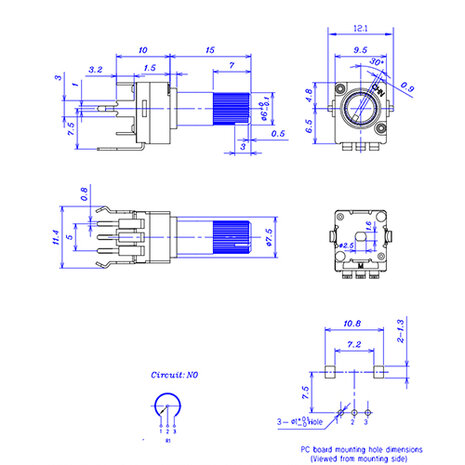

Let op: controleer de afmetingen en asvorm voor gebruik met uw behuizing en draaiknop
Aansluiten
Buitenste aansluitingen
De twee buitenste aansluitingen vormen de volledige weerstandsbaan van de potentiometer.
Middelste aansluiting
De middelste aansluiting is de loper. Deze geeft de variabele waarde afhankelijk van de stand van de as.
Gebruik als volumeregelaar
Bij audio toepassingen wordt de potentiometer vaak als spanningsdeler gebruikt. Controleer altijd het schema van uw schakeling voor de juiste aansluiting.
Inhoud van de verpakking
1 x TAYDA A1M ohm logaritmische potentiometer clear spline shaft PCB mount
Let op
Deze potentiometer heeft een logaritmische taper. Voor toepassingen waarbij een gelijkmatige lineaire regeling nodig is, kan een lineaire potentiometer geschikter zijn. Controleer ook of de spline shaft past bij de gewenste draaiknop.
FAQ
Wat betekent A1M bij deze potentiometer?
A1M betekent dat de potentiometer een logaritmische taper heeft met een waarde van 1M ohm.
Is deze potentiometer geschikt voor audio?
Ja, door de logaritmische taper is deze potentiometer zeer geschikt voor audio toepassingen zoals volumeregeling.
Kan deze potentiometer op een printplaat worden gemonteerd?
Ja, deze uitvoering is bedoeld voor PCB montage.
Waarvoor gebruik ik een 1M ohm potentiometer?
Een 1M ohm potentiometer wordt gebruikt in audio circuits, gitaarpedalen, toonregelingen, versterkers en andere elektronische schakelingen.
Past elke draaiknop op deze potentiometer?
Nee, gebruik een draaiknop die geschikt is voor een spline shaft. Controleer altijd de asvorm en maat.
