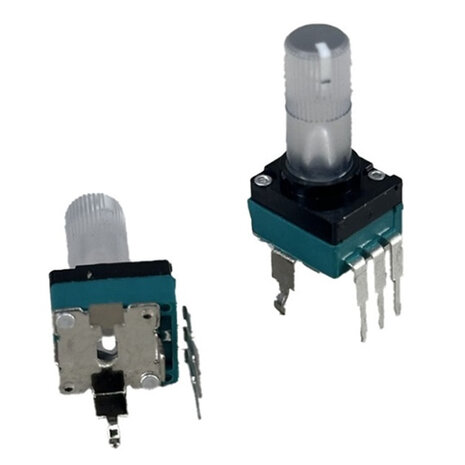

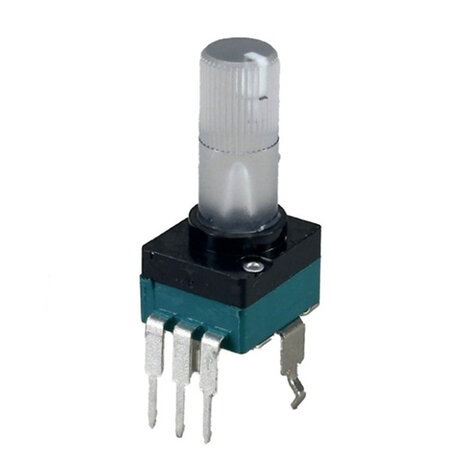

De TAYDA A100K Ohm Logarithmic Taper Potentiometer is een 100K ohm potentiometer met logaritmische karakteristiek. Deze potmeter is zeer geschikt voor toepassingen waarbij een natuurlijke en nauwkeurige regeling gewenst is, zoals volumeregeling, toonregeling, gain instellingen en audio elektronica.
Dankzij de PCB mount uitvoering kan de potentiometer direct op een printplaat worden gemonteerd. Dit maakt deze uitvoering handig voor compacte schakelingen, effectpedalen, versterkers, synthesizers en andere doe het zelf elektronica projecten.
De clear spline shaft is een transparante gekartelde as die geschikt is voor passende knoppen met spline aansluiting. Hierdoor is deze potentiometer niet alleen functioneel, maar ook netjes af te werken in een behuizing of frontpaneel.
Belangrijkste kenmerken
Logaritmische taper voor audio
De logaritmische karakteristiek maakt deze potentiometer geschikt voor audio toepassingen, vooral wanneer de regeling natuurlijk moet aanvoelen voor het menselijk gehoor.
100K ohm weerstandwaarde
Met een waarde van 100K ohm is deze potmeter geschikt voor veel audio schakelingen, effectpedalen, versterkers en elektronische regelcircuits.
Geschikt voor printplaatmontage
De PCB mount aansluitingen zorgen voor een stevige montage op een printplaat. Dit is ideaal voor zelfbouwprojecten en reparaties waarbij een nette en compacte opbouw gewenst is.
Transparante gekartelde as
De clear spline shaft heeft een transparante gekartelde uitvoering. Gebruik hiervoor een knop die geschikt is voor een spline as.
Toepassingen
Voor audio en volumeregeling
Deze A100K potentiometer is zeer geschikt voor volumeregeling, toonregeling, gain controle en andere audio toepassingen.
Voor effectpedalen en versterkers
Gebruik deze potmeter voor reparatie, modificatie of zelfbouw van gitaarpedalen, versterkers, synthesizers en andere muziekelektronica.
Voor DIY elektronica
Ook voor experimentele schakelingen, printplaatontwerpen en algemene regeltoepassingen is deze 100K potentiometer goed bruikbaar.
Specificaties
Producttype: potentiometer
Merk: TAYDA
Type: A100K
Weerstandswaarde: 100K ohm
Taper: logaritmisch
Montage: PCB mount
As type: clear spline shaft
As uitvoering: transparant en gekarteld
Aansluiting: printmontage
Aantal aansluitingen: 3
Gebruik: audio, volume, toonregeling, effectpedalen, versterkers, synthesizers en DIY elektronica
Let op: controleer altijd de pinindeling, aslengte en knopcompatibiliteit voor montage
Aansluiten
Buitenste aansluitingen
De buitenste aansluitingen vormen de vaste weerstandsbaan van de potentiometer.
Middelste aansluiting
De middelste aansluiting is de loper. Deze geeft de variabele uitgangswaarde afhankelijk van de stand van de as.
Controleer bij montage altijd de gewenste draairichting en aansluiting in uw schakeling.
Inhoud van de verpakking
1 stuk TAYDA A100K Ohm Logarithmic Taper Potentiometer Clear Spline Shaft PCB Mount
Let op
Deze potentiometer heeft een logaritmische taper en is daardoor vooral geschikt voor audio en volumeregeling. Controleer voor montage of de waarde van 100K ohm en de PCB pinindeling passen bij uw schakeling.
FAQ
Is deze potentiometer geschikt voor volumeregeling?
Ja, door de logaritmische taper is deze potentiometer zeer geschikt voor volumeregeling in audio toepassingen.
Wat betekent A100K?
A100K betekent dat de potentiometer een waarde heeft van 100K ohm en een logaritmische taper heeft.
Kan deze potmeter op een printplaat worden gemonteerd?
Ja, deze uitvoering is geschikt voor PCB mount montage.
Welke knop past op deze potentiometer?
Deze potentiometer heeft een clear spline shaft. Gebruik een knop die geschikt is voor een gekartelde spline as.
Waarvoor gebruik ik een 100K logaritmische potentiometer?
Een 100K logaritmische potentiometer wordt vaak gebruikt voor volume, gain, toonregeling, audio schakelingen, effectpedalen en versterkers.
