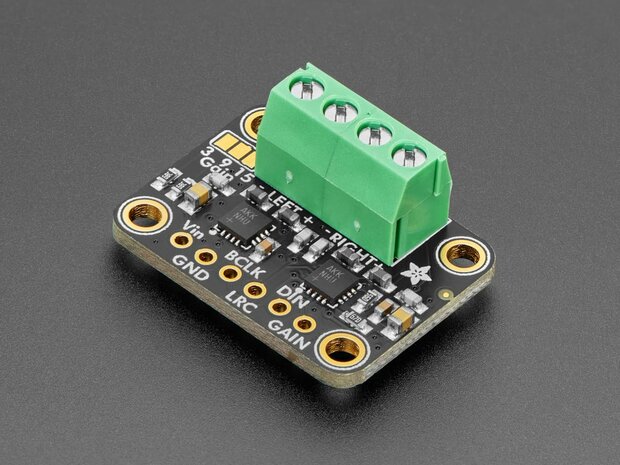

Stereo I2S 3W Versterker Breakout – Dual MAX98357A – Adafruit 6513
Productomschrijving
De Adafruit Stereo I2S 3W Amplifier Breakout – Dual MAX98357A is een compacte digitale stereo-audioversterker voor Raspberry Pi, ESP32, Arduino en andere controllers met een I2S-audio-uitgang.

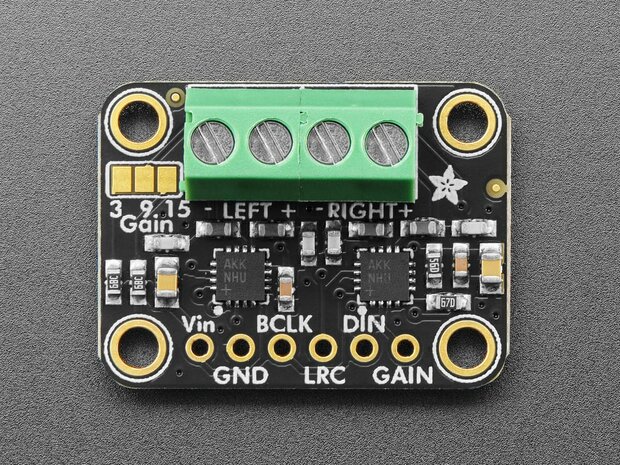

Op de print bevinden zich twee MAX98357A chips: één voor het linker en één voor het rechter audiokanaal. Hierdoor wordt een digitaal stereo I2S-signaal rechtstreeks omgezet en versterkt om twee luidsprekers aan te sturen. Een aparte DAC en analoge eindversterker zijn daardoor niet nodig.
Bij een voedingsspanning van 5V kan de module maximaal ongeveer 3,2W per kanaal aan 4Ω leveren. Bij een luidsprekerimpedantie van 8Ω bedraagt het uitgangsvermogen ongeveer 1,8W per kanaal. Daarmee is de breakout zeer geschikt voor compacte luidsprekers in elektronische projecten. Adafruit
De Class-D techniek zorgt voor een hoge efficiëntie en weinig warmteontwikkeling, wat deze module ook interessant maakt voor draagbare en batterijgevoede projecten.
Belangrijkste kenmerken
- Adafruit productnummer 6513
- 2 × MAX98357A
- Volwaardige stereo-uitgang
- Digitale I2S audio-ingang
- Geïntegreerde DAC en Class-D versterker
- Tot 3,2W per kanaal aan 4Ω bij 5V
- Circa 1,8W per kanaal aan 8Ω bij 5V
- Voedingsspanning: 2,5–5,5V DC
- Geschikt voor 3,3V en 5V logica
- Sample rates van 8kHz tot 96kHz
- Geen MCLK-signaal nodig
- Instelbare versterking
- Gain: 3, 6, 9, 12 of 15dB
- Standaard gain: 9dB
- Thermische beveiliging
- Kortsluit- en overstroombeveiliging
- Vooraf gemonteerde schroefterminals
- Geschikt voor Raspberry Pi, ESP32 en andere I2S-controllers
Specificaties
| Eigenschap |
Specificatie |
| Merk |
Adafruit |
| Productnummer |
6513 |
| Versterkerchips |
2 × MAX98357A |
| Audiokanalen |
Stereo, links + rechts |
| Versterkertype |
Class-D |
| Audio-interface |
I2S |
| Uitgang 4Ω |
Tot 3,2W per kanaal bij 5V |
| Uitgang 8Ω |
Circa 1,8W per kanaal bij 5V |
| Voedingsspanning |
2,5–5,5V DC |
| Logicaniveau |
3,3V / 5V |
| Sample rate |
8–96kHz |
| Instelbare gain |
3 / 6 / 9 / 12 / 15dB |
| Standaard gain |
9dB |
| MCLK nodig |
Nee |
| Afmetingen |
ca. 25,5 × 19,0 × 11,8mm |
| Gewicht |
ca. 3,5g |
Digitale I2S-audio
De MAX98357A gebruikt een digitale I2S-ingang. Dit is iets anders dan I2C en ook iets anders dan een gewone analoge audio-ingang.
Een microcontroller of computer stuurt het digitale audiosignaal rechtstreeks naar de breakout. De MAX98357A zet deze data intern om en stuurt vervolgens de luidspreker aan.
Dit vermindert het aantal losse componenten en maakt de module bijzonder geschikt voor compacte digitale audioprojecten.

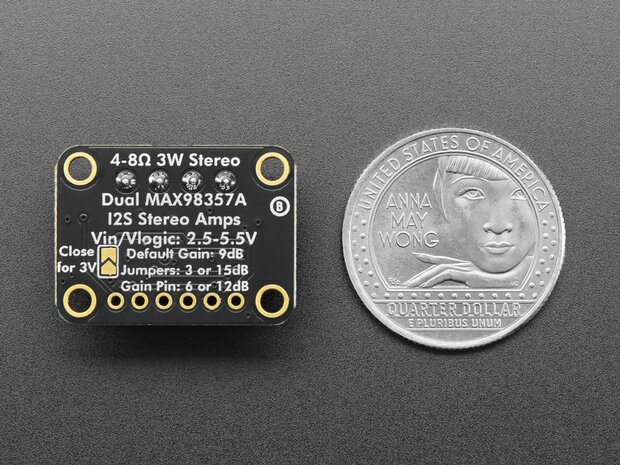

Instelbare versterking
De versterking kan worden ingesteld op:
Standaard gebruikt de breakout 9dB gain. Met de gain-aansluiting en bijbehorende configuratie kan dit worden aangepast aan de gebruikte luidsprekers en het gewenste volume.
Toepassingen
De Adafruit Stereo I2S versterker is geschikt voor:
- Raspberry Pi audioprojecten;
- ESP32 muzieksystemen;
- microcontrollerprojecten met geluid;
- interactieve installaties;
- spraak- en geluidseffecten;
- compacte stereoluidsprekers;
- draagbare elektronica;
- robotica met geluid;
- digitale mediaspelers;
- alarmsystemen en meldingen.

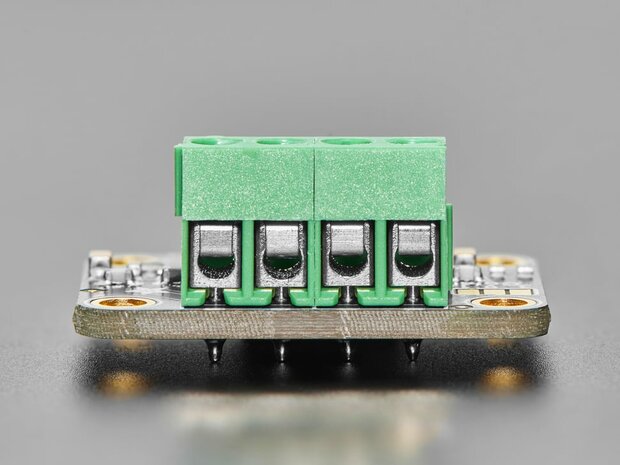

Belangrijk bij de luidsprekeraansluiting
De luidsprekeruitgangen zijn Bridge-Tied Load (BTL) uitgangen. Beide aansluitdraden van iedere luidspreker moeten daarom rechtstreeks op de betreffende uitgangsterminal worden aangesloten.
Verbind geen van de luidsprekeruitgangen met massa/GND.
De uitgangen zijn bedoeld om luidsprekers rechtstreeks aan te sturen en mogen niet als normale line-level audio-uitgang op een andere versterker worden aangesloten. Adafruit

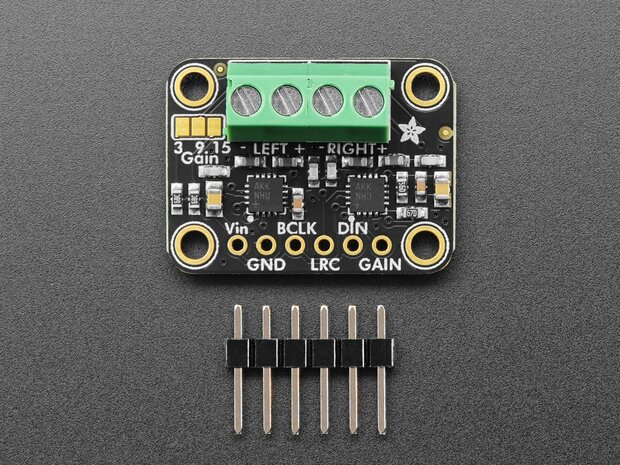

Inhoud van de verpakking
- 1 × Adafruit Stereo I2S 3W Amplifier Breakout
- 2 × MAX98357A geïntegreerd
- voorgemonteerde luidspreker-schroefterminals
- 1 × stukje 2,54mm pinheader
De breakout is gemonteerd en getest. Voor het gebruik van de meegeleverde pinheader is nog soldeerwerk nodig. Adafruit
Let op
Deze module heeft geen analoge audio-ingang. Uw microcontroller, Raspberry Pi of ander systeem moet digitale I2S-audio kunnen leveren.
Let daarnaast goed op de voeding en luidsprekerimpedantie. Het maximale uitgangsvermogen wordt bereikt bij 5V en geschikte 4Ω-luidsprekers.
FAQ
Is dit een echte stereo versterker?
Ja. De breakout bevat twee MAX98357A chips en heeft afzonderlijke linker- en rechterluidsprekeruitgangen.
Hoeveel vermogen levert de versterker?
Bij 5V kan maximaal ongeveer 3,2W per kanaal aan 4Ω worden geleverd.
Kan ik 8Ω-luidsprekers gebruiken?
Ja. Bij 5V bedraagt het uitgangsvermogen ongeveer 1,8W per kanaal aan 8Ω.
Heeft de module een analoge audio-ingang?
Nee. De ingang is uitsluitend digitaal via I2S.
Kan ik deze gebruiken met een Raspberry Pi?
Ja. De module is zeer geschikt voor Raspberry Pi-systemen met I2S audio.
Werkt hij met ESP32?
Ja. Veel ESP32-controllers ondersteunen I2S-audio en kunnen met deze versterker worden gebruikt.
