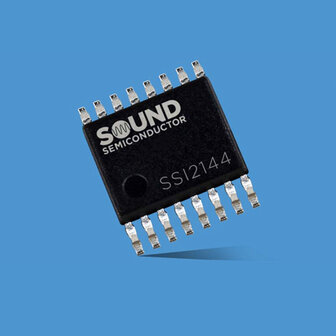

SSI2144 Voltage Controlled Low-Pass Filter Sound Semiconductor
Productomschrijving
De SSI2144 van Sound Semiconductor is een hoogwaardige voltage controlled low-pass filter IC voor analoge synthesizers, audio-elektronica, Eurorack modules en DIY synth projecten. Deze FatKeys filterchip is een moderne heruitgave van het klassieke SSM2044 filterconcept en is ontworpen voor rijke analoge filterklanken in subtractieve synthesizers.
De SSI2144 is een dedicated four-pole low-pass filter met on-chip resonance control, differentiële ingangen en een groot frequentiebereik. Met een typische sweep range van 20.000:1, lage control feedthrough en verbeterde unit-to-unit consistentie is deze IC geschikt voor muzikale VCF ontwerpen waarbij klank, resonantie en stabiliteit belangrijk zijn.
Deze filterchip is interessant voor synth DIY bouwers, Eurorack ontwikkelaars, audio-elektronica ontwerpers en hobbyisten die een klassieke analoge low-pass filterklank willen toepassen in een nieuw ontwerp.
Belangrijkste kenmerken
Four-pole voltage controlled low-pass filter
De SSI2144 is een 4-polig spanningsgestuurd low-pass filter. Dit type filter wordt veel gebruikt in analoge synthesizers voor warme, muzikale klankvorming.
Gebaseerd op het klassieke SSM2044 filterconcept
De SSI2144 behoudt het karakter van het bekende SSM2044 filter, maar gebruikt moderne productietechniek en verbeteringen van de originele ontwerper.
On-chip resonance control
De chip heeft ingebouwde resonantiecontrole. Hierdoor kan de Q of resonance van het filter elektronisch worden geregeld.
Typisch 20.000:1 sweep range
De grote frequentie sweep range maakt de SSI2144 geschikt voor brede cutoff modulatie, envelopes, LFO’s en handmatige filterregeling.
Differentiële ingangen
De differentiële signaalingangen maken flexibele ingangsschakelingen mogelijk en zijn handig bij synthesizer- en audio-ontwerpen.
Lage control feedthrough
De SSI2144 is verbeterd voor lage feedthrough op de control ports. Dit helpt om ongewenste stuurspanningseffecten in het audiosignaal te beperken.
Compacte 16-lead SSOP behuizing
De SSI2144 wordt geleverd in een compacte 16-lead SSOP SMD-behuizing. Voor breadboard of handmatig prototyping is een geschikte adapterprint nodig.
Toepassingen
Voor analoge synthesizers
Gebruik de SSI2144 als low-pass VCF in analoge synthesizers, monosynths, polysynths, desktop synths en experimentele muziekinstrumenten.
Voor Eurorack modules
De chip is geschikt voor het ontwerpen van Eurorack low-pass filtermodules met cutoff, resonance, audio input en CV control.
Voor synth DIY projecten
Ideaal voor bouwers die een klassieke 4-pole low-pass filterklank willen toepassen in eigen schakelingen.
Voor audio-elektronica
Gebruik de SSI2144 voor spanningsgestuurde filtercircuits, klankvorming, audio-effecten en experimentele analoge signaalbewerking.
Voor prototyping en ontwikkeling
Ontwikkelaars kunnen de SSI2144 gebruiken om nieuwe VCF ontwerpen te testen, filterresponsen te optimaliseren en eigen PCB’s te ontwikkelen.
Verschil met de SSI2140
SSI2144
De SSI2144 is een dedicated four-pole voltage controlled low-pass filter. Deze chip is ideaal wanneer u specifiek een klassieke low-pass filterklank zoekt.
SSI2140
De SSI2140 is een multi-mode VCF met configureerbare filtersecties voor verschillende filtertypes, zoals low-pass, high-pass, band-pass en notch, afhankelijk van het externe circuit.
Wanneer kiest u de SSI2144?
Kies de SSI2144 wanneer u een klassieke 4-pole low-pass VCF zoekt met het karakter van de SSM2044.
Wanneer kiest u de SSI2140?
Kies de SSI2140 wanneer u meer flexibiliteit wilt in filtertopologieën en meerdere filtertypes wilt ontwerpen.
Verschil met een kant-en-klare filtermodule
Losse SSI2144 IC
De SSI2144 is de filterchip zelf. U heeft een geschikte printplaat, voeding, externe componenten en een schakelschema nodig.
Kant-en-klare VCF module
Een kant-en-klare module bevat meestal al voeding, audio-ingang, audio-uitgang, potmeters, CV-ingangen en alle benodigde componenten.
Wanneer kiest u deze IC?
Kies de SSI2144 wanneer u zelf een filterontwerp wilt bouwen, aanpassen of integreren in een eigen synth- of audioproject.
Specificaties
Producttype: voltage controlled low-pass filter IC
Merk: Sound Semiconductor
Serie: FatKeys
Model: SSI2144
Functie: analoog voltage controlled filter
Filtertype: four-pole low-pass filter
Filterkarakter: geïnspireerd op het klassieke SSM2044 filterconcept
Resonantiecontrole: on-chip resonance / Q control
Ingangen: differentiële signaalingangen
Sweep range: minimaal 10.000:1, typisch 20.000:1 volgens datasheetinformatie
Frequency control sensitivity: typisch -19 mV/oct volgens datasheetinformatie
Voedingsbereik: ±4V tot ±16V
Absolute maximum supply voltage: ±18V
Typische positieve voedingsstroom: ongeveer 5,0 mA
Typische negatieve voedingsstroom: ongeveer 5,2 mA
Q current input range: 0 tot 1000 µA
Q current bij oscillatie: typisch ongeveer 400 µA
Differentiële input signal range: clipping rond ±50 mV volgens datasheetinformatie
Nominaal ingangsniveau in voorbeeldschakeling: afhankelijk van externe attenuator
Maximale output signal current: typisch ±400 µA
Dynamisch bereik: typisch 92 dB
Behuizing: 16-lead SSOP
Package standaard: JEDEC MO-137-AB
Bedrijfstemperatuur: -40°C tot +85°C
Opslagtemperatuur: -65°C tot +150°C
Ordering opties: SSI2144SS-TU tube en SSI2144SS-RT tape and reel
Gebruik: analoge synthesizers, VCF modules, audio-elektronica, Eurorack, synth DIY en prototyping
Let op: dit is een losse SMD IC en geen kant-en-klare filtermodule
Mogelijke schakelingstoepassingen
Four-pole low-pass VCF
Analoge synthesizer filter
Resonant low-pass filter
Eurorack filtermodule
Polysynth voice filter
Monosynth filtersectie
Subtractive synthesis filter
Audio-effect filter
Cutoff CV gestuurde filtersectie
Envelope gestuurde VCF
LFO gemoduleerde low-pass filter
Vintage-geïnspireerde synth filter
SSM2044-achtige filtertoepassing in nieuw ontwerp
Aansluiten en gebruiken
Gebruik een geschikte printplaat
De SSI2144 is een SMD IC in SSOP-16 behuizing. Voor gebruik is een eigen PCB of geschikte SSOP-naar-DIP adapter nodig.
Let op de pinout
Controleer altijd de pinout in de datasheet voordat u de IC aansluit. De SSI2144 is geïnspireerd op de SSM2044, maar moet niet zonder controle als directe drop-in vervanger worden toegepast.
Externe componenten zijn nodig
Voor een werkend filter zijn externe componenten nodig zoals weerstanden, condensatoren, opamps, potmeters, control voltage ingangen en voedingsontkoppeling.
Ontwerp de frequentiecontrole zorgvuldig
De cutoff frequentie wordt exponentieel gestuurd via de frequency control ingang. Voor muzikale toepassingen kunnen offset trim, V/oct regeling en temperatuurcompensatie belangrijk zijn.
Resonantie correct instellen
De Q control werkt als stroomingang. De externe schakeling bepaalt hoe potmeter, CV of envelope de resonantie aanstuurt.
Zorg voor goede ontkoppeling
Plaats voedingsontkoppelcondensatoren dicht bij de IC en gebruik een stabiele symmetrische voeding voor lage ruis en betrouwbare werking.
Inhoud van de verpakking
1 stuk SSI2144 Sound Semiconductor Voltage Controlled Low-Pass Filter IC
Let op
De SSI2144 is bedoeld voor elektronica ontwikkeling en analoge audio- of synthesizerprojecten. Dit product is geen plug-and-play module met audio-ingang, audio-uitgang en bediening.
Voor gebruik is kennis nodig van SMD-solderen, analoge elektronica, symmetrische voedingen, control voltage schakelingen en audiofilterontwerp. Verkeerd aansluiten of een verkeerde voedingsspanning kan de chip permanent beschadigen.
FAQ
Wat is de SSI2144?
De SSI2144 is een four-pole voltage controlled low-pass filter IC van Sound Semiconductor voor analoge synthesizers en audio-elektronica.
Is de SSI2144 een kant-en-klare filtermodule?
Nee, de SSI2144 is een losse SMD IC. Voor een werkend filter zijn een printplaat, externe componenten en een passend schakelschema nodig.
Waarvoor gebruik ik de SSI2144?
U gebruikt de SSI2144 voor het ontwerpen van analoge low-pass VCF schakelingen, synthesizerfilters, Eurorack modules en audio-effecten.
Is de SSI2144 gebaseerd op de SSM2044?
Ja, de SSI2144 is een moderne heruitgave van het klassieke SSM2044 filterconcept met verbeteringen in onder andere ruis, control feedthrough en consistentie.
Welke filterrespons heeft de SSI2144?
De SSI2144 is een dedicated four-pole low-pass filter.
Heeft de SSI2144 resonantiecontrole?
Ja, de chip heeft on-chip resonance control via de Q control ingang.
Welke voeding gebruikt de SSI2144?
Volgens de datasheet werkt de SSI2144 met een symmetrische voeding van ±4V tot ±16V.
Welke behuizing heeft de SSI2144?
De SSI2144 wordt geleverd in een 16-lead SSOP SMD-behuizing.
Is de SSI2144 geschikt voor breadboard?
Niet direct. Voor breadboard gebruik is een geschikte SSOP-naar-DIP adapter nodig.
