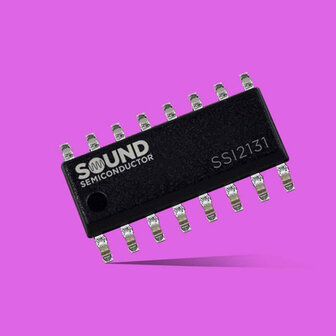

SSI2131 Voltage Controlled Oscillator Sound Semiconductor
Productomschrijving
De SSI2131 van Sound Semiconductor is een hoogwaardige voltage controlled oscillator IC voor analoge synthesizers, elektronische muziekinstrumenten, Eurorack modules en DIY synth projecten. Deze FatKeys VCO-chip is ontworpen voor nauwkeurige audiofrequentie golfvormgeneratie met hoge temperatuurstabiliteit, goede exponentiële respons en nette golfvormuitgangen.
De SSI2131 levert gebufferde triangle, sawtooth en variable-width pulse outputs met PWM control. Daardoor is deze IC zeer geschikt als oscillatorbasis voor synth voices, modulaire synthesizers, analoge functiegeneratoren en experimentele audio-elektronica.
In vergelijking met de uitgebreidere SSI2130 biedt de SSI2131 de kernfunctie van een VCO in een eenvoudiger en gebruiksvriendelijker ontwerp. De chip vereist relatief weinig externe componenten en wordt geleverd in een 16-lead SOP behuizing, waardoor hij interessant is voor ontwerpers die een compacte en stabiele analoge VCO willen bouwen.
Belangrijkste kenmerken
Voltage controlled oscillator voor synthesizers
De SSI2131 is ontworpen als analoge VCO voor elektronische muziekinstrumenten en audiofrequentie toepassingen.
Triangle, sawtooth en pulse outputs
De chip heeft gebufferde uitgangen voor triangle, sawtooth en pulse. De pulse output ondersteunt pulse width modulation via de PWM control ingang.
Stabiele temperatuurcompensatie
De ingebouwde automatische temperatuurcompensatie helpt om de oscillator stabieler te houden bij temperatuurschommelingen.
Exponentiële en lineaire frequentiecontrole
De SSI2131 ondersteunt exponentiële frequentiecontrole voor muzikale toonhoogtebesturing en lineaire frequentiecontrole voor onder andere FM toepassingen.
Soft sync en hard sync
Met soft sync en hard sync kunnen klassieke oscillator sync effecten en herstartgedrag worden ontworpen.
Lage externe componentbehoefte
De SSI2131 is ontworpen voor gebruik met een beperkt aantal externe componenten. Dit helpt bij compacte printontwerpen en overzichtelijke VCO schakelingen.
16-lead SOP behuizing
De chip wordt geleverd in een 16-lead SOP SMD-behuizing. Voor breadboardgebruik is een geschikte adapterprint nodig.
Toepassingen
Voor DIY synthesizers
Gebruik de SSI2131 als kern van een analoge VCO in DIY synthesizers, monosynths, polysynth voices en experimentele geluidsmodules.
Voor Eurorack modules
De IC is geschikt voor het ontwerpen van Eurorack oscillator modules met saw, triangle, pulse, PWM, sync en CV besturing.
Voor audiofunctiegeneratoren
Door de stabiele golfvormen is de SSI2131 bruikbaar in audiofrequentie functiegeneratoren en testschakelingen.
Voor analoge synth voices
Gebruik de oscillator als front-end voor subtractieve synth voices in combinatie met filters, VCA’s, envelopes en LFO’s.
Voor ontwikkeling en prototyping
De SSI2131 is interessant voor ontwikkelaars die een moderne VCO-chip willen gebruiken zonder de extra mixer, sine shaper en through-zero functies van de SSI2130.
Verschil met de SSI2130
SSI2131
De SSI2131 biedt de kernfunctie van een VCO met triangle, sawtooth en pulse outputs, PWM control, soft sync en hard sync. Deze uitvoering is eenvoudiger en praktischer wanneer u vooral een stabiele basisoscillator nodig heeft.
SSI2130
De SSI2130 is uitgebreider en voegt onder andere een geïntegreerde vijfkanaals mixer, open-collector square output, sine wave generator en through-zero FM/PM mogelijkheden toe.
Wanneer kiest u de SSI2131?
Kies de SSI2131 wanneer u een compacte, stabiele en relatief eenvoudige VCO IC zoekt voor analoge synthesizerontwerpen.
Wanneer kiest u de SSI2130?
Kies de SSI2130 wanneer u extra functies nodig heeft, zoals interne mixer, sine shaping, square output en geavanceerde through-zero FM/PM mogelijkheden.
Specificaties
Producttype: voltage controlled oscillator IC
Merk: Sound Semiconductor
Serie: FatKeys
Model: SSI2131
Functie: analoge VCO / voltage controlled oscillator
Golfvormuitgangen: triangle, sawtooth en variable-width pulse
Pulse width modulation: ja, via PWM control input
Uitgangen: gebufferde waveform outputs
Synchronisatie: soft sync en hard sync
Frequentiecontrole: exponentiële en lineaire control inputs
Temperatuurcompensatie: automatisch geïntegreerd
Frequentie sweep range: 1000:1, ongeveer 10 octaven volgens datasheetinformatie
Maximale operating frequency: 60 kHz bij TCAP 3,9 nF volgens datasheetinformatie
Control constant expo: typisch 20 µA/octave
Triangle output: ongeveer 0V tot VREF
Sawtooth output: ongeveer 0V tot VREF
Pulse output: ongeveer 0V tot VREF
VREF: 2,5V referentiespanning vereist
V+ voedingsbereik: +4,75V tot +5,25V
V- voedingsbereik: -4,75V tot -18V
Typische positieve voedingsstroom: ongeveer 3,75 mA
Typische negatieve voedingsstroom: ongeveer -2,90 mA
Aanbevolen timing capacitor: 3,9 nF voor typische audio VCO toepassing
Behuizing: 16-lead SOP
Package standaard: JEDEC MS-012-AC
Bedrijfstemperatuur: -40°C tot +85°C
Opslagtemperatuur: -65°C tot +150°C
Ordering opties: SSI2131SS-TU tube en SSI2131SS-RT tape and reel
Gebruik: analoge synthesizers, VCO modules, audiofrequentie oscillatoren, Eurorack, synth DIY en prototyping
Let op: dit is een losse SMD IC en geen kant-en-klare oscillator module
Mogelijke schakelingstoepassingen
Analoge VCO
Synthesizer oscillator
Eurorack oscillator module
Triangle wave oscillator
Sawtooth wave oscillator
Pulse wave oscillator met PWM
1V/octave VCO ontwerp
Soft sync oscillator
Hard sync oscillator
Lineaire FM toepassing
Audiofrequentie functiegenerator
Subtractive synth voice oscillator
DIY synth oscillator
Modulaire synthesizer VCO
Microprocessor-gekalibreerde oscillator
Aansluiten en gebruiken
Gebruik een geschikte printplaat
De SSI2131 is een SMD IC in 16-lead SOP behuizing. Voor gebruik is een eigen PCB of passende SOP-naar-DIP adapter nodig.
Zorg voor een stabiele VREF
De 2,5V referentiespanning is belangrijk voor de amplitude, tuning en stabiliteit. Gebruik een stabiele, ruisarme referentie volgens het gekozen ontwerp.
Plaats lokale ontkoppeling
Gebruik lokale ontkoppelcondensatoren dicht bij de voedingspinnen. Een goede layout, korte massaverbindingen en stabiele voedingsregelaars zijn belangrijk voor ruisarme werking.
Kies de juiste timing capacitor
De timing capacitor op TCAP bepaalt mede het frequentiebereik en de stabiliteit. Voor goede prestaties wordt een condensator met lage temperatuurcoëfficiënt aanbevolen, zoals C0G/NP0.
Stel de oscillator af
Voor muzikale toepassingen moet de VCO worden afgeregeld. Denk aan exponentiële schaal, 1V/oct tracking en high-frequency tracking.
Gebruik de juiste externe componenten
Voor een complete VCO zijn extra componenten nodig, zoals weerstanden, trimmers, condensatoren, voedingsreferentie, CV-ingangen en eventueel opamps of buffers.
Inhoud van de verpakking
1 stuk SSI2131 Sound Semiconductor Voltage Controlled Oscillator IC
Let op
De SSI2131 is bedoeld voor elektronica ontwikkeling en analoge synthesizerprojecten. Dit product is geen plug-and-play oscillator module met audio-uitgangen, voeding, potmeters en CV-ingangen.
Voor gebruik is kennis nodig van SMD-solderen, analoge elektronica, voedingsspanningen, referentiespanningen en VCO-afregeling. Verkeerd aansluiten of een verkeerde voedingsspanning kan de IC permanent beschadigen.
FAQ
Wat is de SSI2131?
De SSI2131 is een FatKeys voltage controlled oscillator IC van Sound Semiconductor voor analoge synthesizers en audiofrequentie toepassingen.
Welke golfvormen levert de SSI2131?
De SSI2131 levert triangle, sawtooth en variable-width pulse outputs.
Heeft de SSI2131 PWM?
Ja, de pulse output ondersteunt pulse width modulation via de PWM control ingang.
Is de SSI2131 een kant-en-klare VCO module?
Nee, dit is een losse SMD IC. Voor een werkende oscillator zijn een geschikte printplaat en externe componenten nodig.
Wat is het verschil tussen SSI2131 en SSI2130?
De SSI2131 biedt de kernfunctie van een VCO. De SSI2130 heeft extra functies zoals een geïntegreerde mixer, sine wave generator, square output en through-zero FM/PM.
Is de SSI2131 geschikt voor Eurorack?
Ja, de SSI2131 is geschikt voor Eurorack VCO ontwerpen, mits het externe circuit geschikt is voor de gewenste voeding, signaalniveaus en bediening.
Heeft de SSI2131 soft sync en hard sync?
Ja, de IC ondersteunt zowel soft sync als hard sync.
Welke voeding gebruikt de SSI2131?
Volgens de datasheet gebruikt de SSI2131 een positieve voeding rond 5V en een negatieve voeding van ongeveer -5V tot -18V, plus een stabiele 2,5V referentie.
Is de SSI2131 geschikt voor breadboard?
Niet direct. Voor breadboardgebruik is een geschikte SOP-naar-DIP adapter nodig.
Voor wie is deze IC geschikt?
De SSI2131 is geschikt voor synth DIY bouwers, Eurorack ontwikkelaars, audio-elektronica ontwerpers, makers en hobbyisten met ervaring in analoge elektronica.
