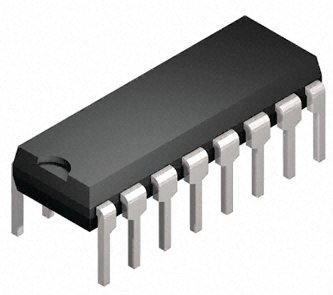

SN74LS157 DIP16 quad 2 op 1 multiplexer TTL data selector
Productomschrijving
De SN74LS157 is een klassieke TTL logica chip die vier onafhankelijke 2 op 1 multiplexers bevat in een behuizing. Met een enkele select ingang kies je tegelijk voor alle vier kanalen tussen de A ingangen of de B ingangen. Met de enable ingang kun je de uitgangen uitschakelen zodat de chip netjes samenwerkt op een gedeelde bus.
Deze DIP16 uitvoering is ideaal voor prototyping op breadboard en voor through hole printplaten. Handig wanneer je signalen wilt omschakelen zonder microcontroller en met voorspelbare TTL logica niveaus.
Toepassingen
Bus en signaal selectie in digitale schakelingen
Keuze tussen twee databronnen naar een microcontroller of FPGA ingang
Adres en data multiplexing in retro en klassieke TTL ontwerpen
Input selectie in meet en test opstellingen
Omschakelen van besturingssignalen in projecten met 5 V logica
Belangrijkste specificaties
Functie quad 2 op 1 multiplexer met gezamenlijke select
Enable ingang actief laag voor het uitschakelen van de uitgangen
Logica familie 74LS TTL
Voedingsspanning 5 V TTL
Behuizing DIP16 through hole
Pinout en gebruikstips
Gebruik de select ingang om per kanaal A of B door te schakelen naar Y
Gebruik de enable ingang om de uitgangen te blokkeren wanneer je een bus deelt
Zorg voor een ontkoppelcondensator bij de chip voor stabiele werking in digitale opstellingen
Inhoud van de verpakking
1 stuk SN74LS157 DIP16 integrated circuit
