PH2.0 4-polige Male Pinconnector Recht PCB-montage 10 stuks
Productomschrijving
Deze PH2.0 4-polige male pinconnector recht is geschikt voor het maken van compacte aansluitingen op een printplaat. De connector wordt rechtop op de PCB gemonteerd en is bedoeld voor kabel-naar-print verbindingen met passende PH2.0 female connectoren of kabels.
De connector heeft een 2.0mm pitch en wordt vaak gebruikt bij kleine elektronica, sensormodules, accu-aansluitingen, LED-modules, microcontrollerprojecten, robotica, modelbouw en eigen PCB-ontwerpen.
Deze set bevat 10 stuks, handig voor voorraad, reparatie, prototyping en meerdere projecten.
Belangrijkste kenmerken
PH2.0 4-polige male pinconnector
Rechte uitvoering voor PCB-montage
Pitch: 2.0mm
Male printconnector
Geschikt voor kabel-naar-print verbindingen
Compact formaat voor kleine elektronica
Set van 10 stuks
Te gebruiken met passende PH2.0 female connectoren
Geschikt voor hobby, reparatie en prototyping
Toepassingen
Deze PH2.0 4-polige pinconnector is geschikt voor Arduino projecten, ESP32 projecten, sensormodules, accu-aansluitingen, LED-modules, robotica, modelbouw, printplaatreparatie, 3D-printer elektronica en eigen PCB-ontwerpen.
Specificaties
| Eigenschap |
Specificatie |
| Producttype |
PH2.0 pinconnector |
| Uitvoering |
Recht |
| Aantal polen |
4-polig |
| Pitch |
2.0mm |
| Connector type |
Male pinconnector |
| Montage |
PCB-montage / printplaatmontage |
| Kleur behuizing |
Wit / naturel |
| Aantal |
10 stuks |
| Geschikt voor |
PH2.0 female connectoren en kabels |
| Verkoopunit |
Set van 10 stuks |
Gebruik
Plaats de connector op de printplaat en soldeer de pinnen vast aan de PCB. Door de rechte uitvoering komt de kabel haaks omhoog vanaf de printplaat. Dit is handig wanneer er boven de print voldoende ruimte is en u een eenvoudige verticale aansluiting wilt maken.
Controleer altijd de pinvolgorde voordat u een kabel of module aansluit. De functie van de vier pinnen hangt af van uw eigen schakeling.
Belangrijk om te weten
Deze set bevat alleen de rechte 4-polige male pinconnectoren. Kabels, female connectorbehuizingen en krimpcontacten worden niet meegeleverd.
Controleer voor bestelling of u de juiste pitch nodig heeft. PH2.0 betekent dat de afstand tussen de pinnen 2.0mm is.
Inhoud van de verpakking

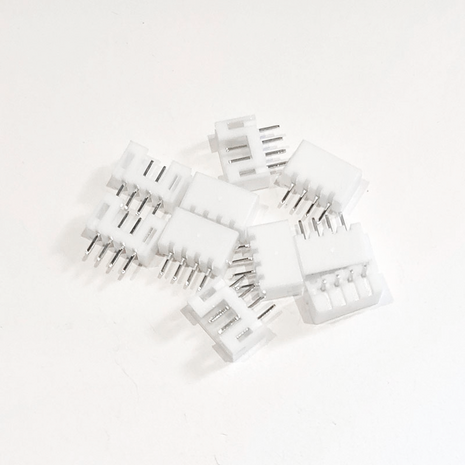

10 stuks PH2.0 4-polige male pinconnector recht voor PCB-montage
Let op
Voor een complete stekkerverbinding heeft u ook een passende PH2.0 female connector of PH2.0 kabel nodig. Let bij montage op de juiste positie op de printplaat en controleer de aansluitvolgorde voordat u spanning aansluit.
FAQ
Wat zit er in deze set?
De set bevat 10 stuks PH2.0 4-polige rechte male pinconnectoren.
Wat betekent PH2.0?
PH2.0 betekent dat de pitch, dus de afstand tussen de pinnen, 2.0mm is.
Is dit een female connector?
Nee, dit is een male pinconnector voor printplaatmontage.
Waarvoor gebruik ik een 4-polige PH2.0 connector?
Deze wordt vaak gebruikt voor sensoren, modules, accu-aansluitingen, LED-modules en kabel-naar-print verbindingen.
Worden kabels meegeleverd?
Nee, deze set bevat alleen de rechte pinconnectoren. Kabels of female connectoren zijn niet inbegrepen.
Kan ik deze gebruiken met Arduino of ESP32 projecten?
Ja, deze connectoren zijn geschikt voor veel Arduino, ESP32 en andere microcontrollerprojecten, zolang de aansluiting en pitch overeenkomen.
