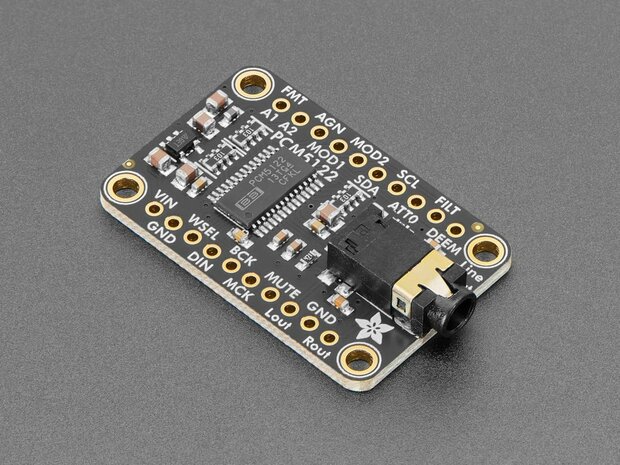

PCM5122 I2S DAC – Stereo Line-Level Output (3,5 mm jack) Adafruit 6421
De Adafruit PCM5122 I2S DAC converteert een digitaal I2S ingangssignaal naar helder analoog stereogeluid. De ingebouwde PCM5122 chip levert een uitstekende signaalruisverhouding van 112 dB en een lage vervorming. Dankzij de line level stereo uitgang kun je het bordje direct aansluiten op een versterker of actieve luidsprekers.

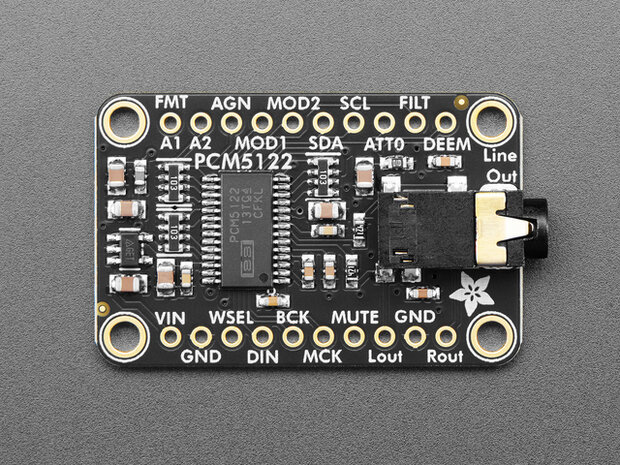

Deze module werkt met een spanning van 3 tot 5 volt. Aansluiten is eenvoudig. Gebruik BCLK voor bit clock. WSEL voor word select. DIN voor data in. En GND. Een externe MCLK is niet nodig omdat de DAC een interne klok genereert.
Voor geavanceerde gebruikers zijn extra instellingen mogelijk via I2C of SPI. Denk aan volumeregeling, mute, filtering en equalizeropties. Er is ook een hardware mute pin aanwezig.

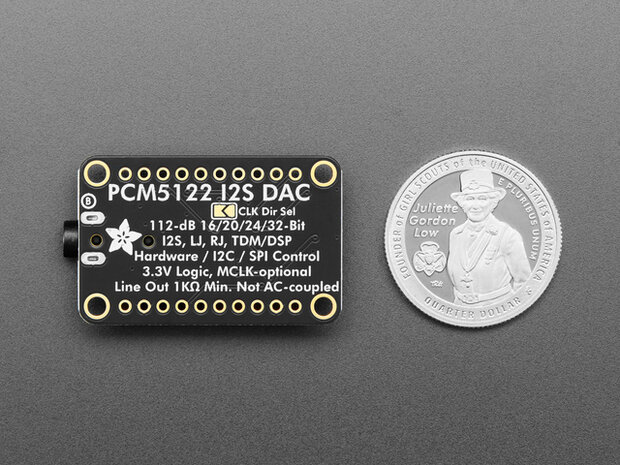

Afmetingen ongeveer 37,6 bij 22,8 bij 6,4 millimeter. Gewicht ongeveer 3,6 gram.
Toepassingen
Audio projecten met Raspberry Pi
Audio projecten met ESP32
Hifi en embedded audio oplossingen
DIY audio converters
Muziek en geluidsmodules in projecten
Waarom kiezen voor dit product
Zeer hoge audiokwaliteit
Compact en eenvoudig te integreren
Werkt met veel microcontrollers
Betrouwbare en stabiele line level uitgang
Let op

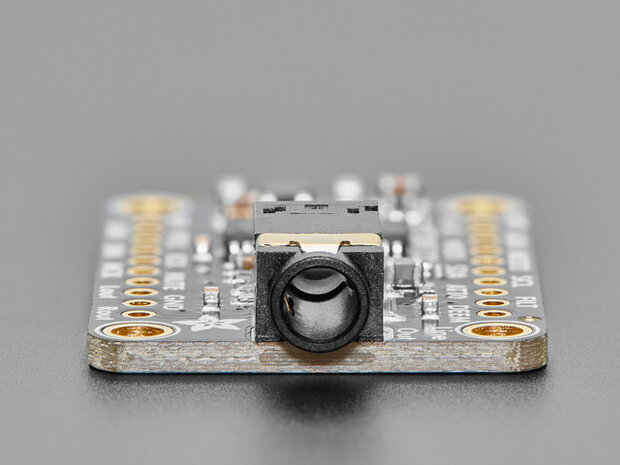

De uitgang is line level en niet geschikt om een hoofdtelefoon direct aan te sturen. Gebruik een versterker met een ingang van minimaal 1 kilo ohm.
Inhoud van de verpakking

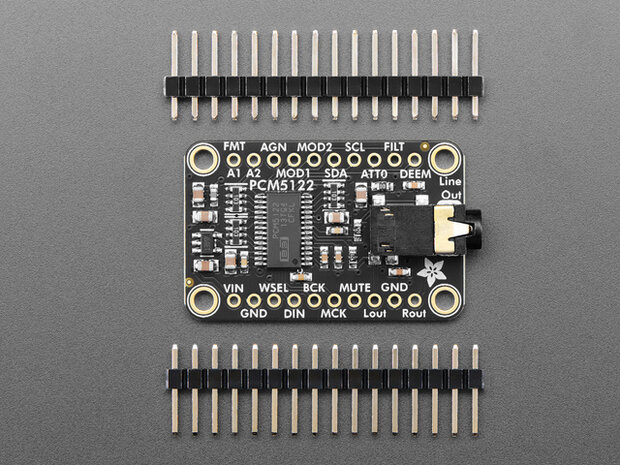

Adafruit PCM5122 I2S DAC breakout
