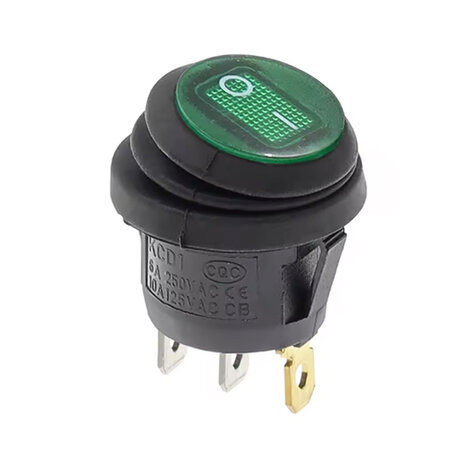

KCD1- Waterdichte ronde tuimelschakelaar 25 mm SPST 250V
Waarom deze waterdichte ronde tuimelschakelaar
Zoek je een nette, stevige schakelaar voor een dashboard, console of paneel in boot, camper of auto dan is dit een compacte ronde tuimelschakelaar die strak inbouwt en prettig schakelt. De versie met LED geeft direct zicht op de schakelstand, handig in het donker.
Toepassingen
Geschikt voor schakelen van verlichting, bilgepomp schakeling via relais, ventilatoren, accessoires op 12V of 24V systemen via relais, dashboard functies, werkverlichting en algemene aan uit toepassingen in voertuig en marine omgevingen.
Belangrijkste kenmerken
Ronde inbouw tuimelschakelaar met aan uit bediening
SPST schakelprincipe voor eenvoudige aan uit schakeling

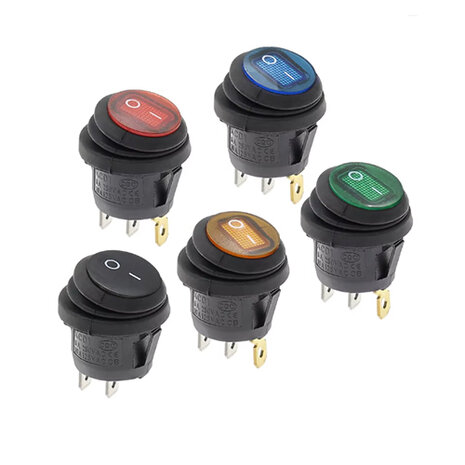

Keuze uit LED kleur rood, blauw, groen, geel of uitvoering zonder LED
Geschikt voor paneelmontage met klikbevestiging
Aansluitpennen voor snelle aansluiting met vlakstekkers
Afmetingen en montage

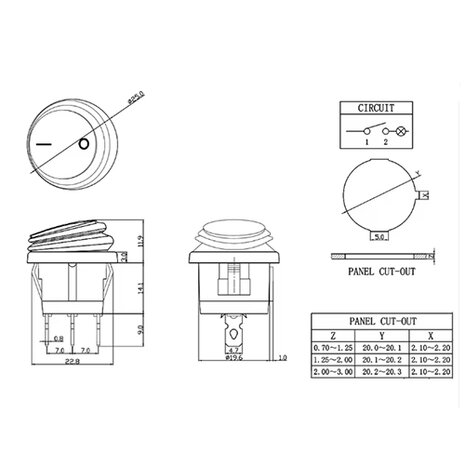

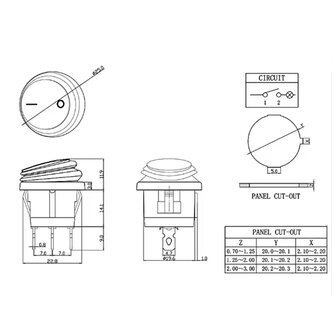

Afmetingen volgens tekening
Buitendiameter bovenzijde circa 25 mm
Diameter bovenzijde ring circa 22,5 mm
Diameter lens circa 16,8 tot 16,9 mm
Benodigde montage opening diameter circa 19 mm
Inbouwdiepte tot onderzijde behuizing circa 24 mm
Totale hoogte inclusief aansluitpennen circa 32,8 mm
Maximale paneeldikte circa 2 mm
Aansluiten en gebruik

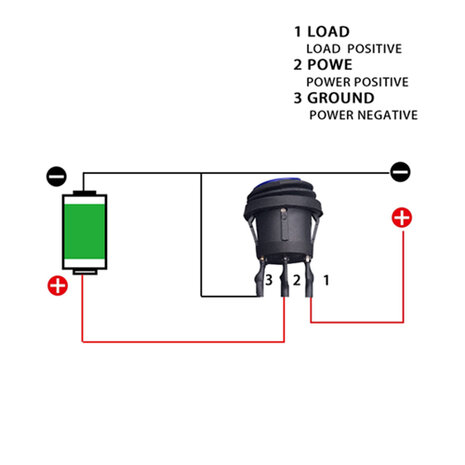

De uitvoering met LED gebruikt doorgaans 3 aansluitpennen, twee voor het schakelcontact en een extra aansluiting voor de LED. Wil je zeker weten welke pen wat doet, controleer dit met een multimeter en sluit bij hogere stromen altijd via een relais aan.
Productspecificaties
Schakeltype tuimelschakelaar rond
Schakelstand aan uit
Schakelprincipe SPST
Nominale belasting 6A 250V AC en 10A 125V AC
Aansluitingen vlakstekkers circa 6,3 mm breed
Montage paneel inbouw klikbevestiging

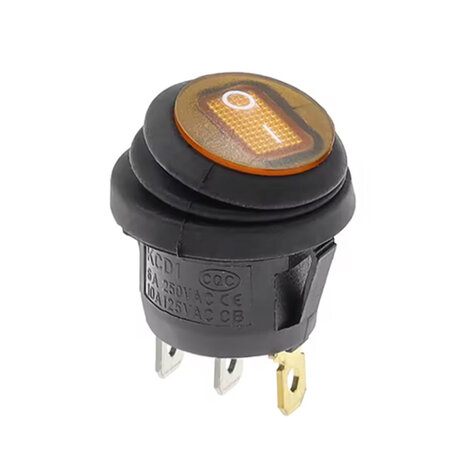

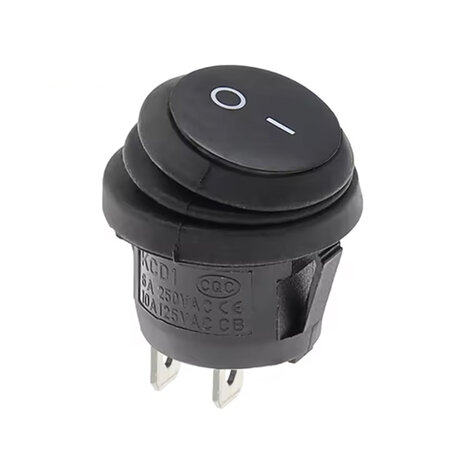

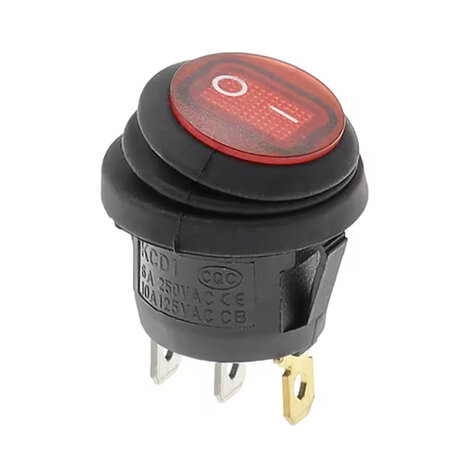

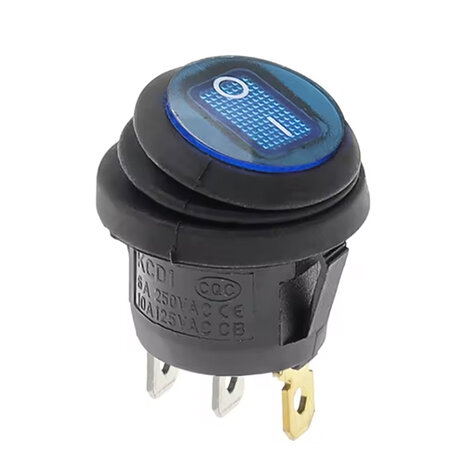

Kleuropties LED rood, LED blauw, LED groen, LED geel, zonder LED
Inhoud van de verpakking
1 ronde waterdichte tuimelschakelaar
LED kleur volgens gekozen variant, of uitvoering zonder LED
