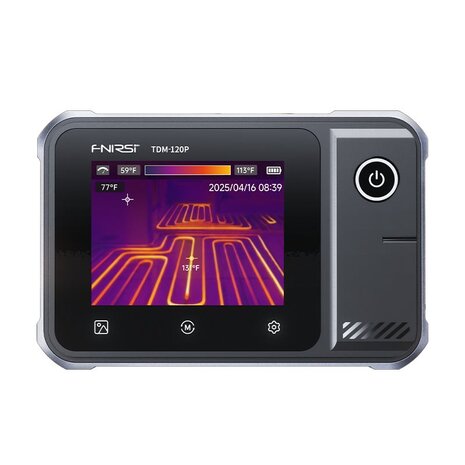

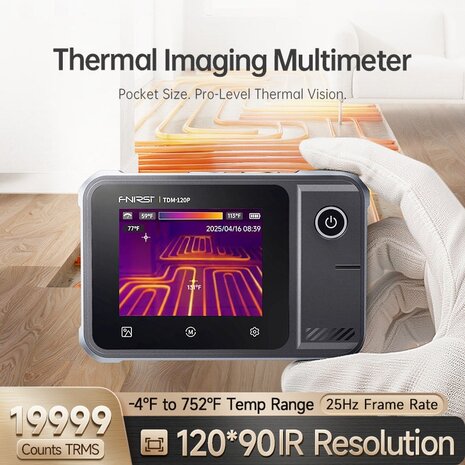

FNIRSI TDM-120P Thermal Imaging Multimeter
Productomschrijving
De FNIRSI TDM-120P Thermal Imaging Multimeter combineert een warmtebeeldcamera met een digitale True RMS multimeter. Hierdoor kunt u niet alleen elektrische waarden meten, maar ook direct temperatuurverschillen zichtbaar maken. Dit is handig bij foutzoeken in elektronica, elektrische installaties, HVAC, automotive, accupacks, voedingen en industriële onderhoudstoepassingen.
De warmtebeeldfunctie heeft een 120×90 infraroodresolutie en een frame rate tot 25Hz. Hiermee kunt u warme componenten, slechte verbindingen, overbelasting, warmteverlies of temperatuurverschillen snel herkennen. De automatische hot/cold spot tracking helpt bij het lokaliseren van de hoogste en laagste temperatuur in beeld.
Als multimeter ondersteunt de TDM-120P onder andere AC/DC spanning, weerstand, capaciteit, diode test en continuïteitstest. Het grote 2.8 inch LCD-touchscreen maakt de bediening overzichtelijk en de 7 kleurpaletten helpen om temperatuurverschillen duidelijk weer te geven.
Belangrijkste kenmerken
- 2-in-1 apparaat: warmtebeeldcamera en multimeter
- Alleen de TDM-120P uitvoering heeft multimeterfuncties
- 19999-count True RMS multimeter
- 120×90 infraroodresolutie
- Frame rate tot 25Hz
- Thermische gevoeligheid <60mK

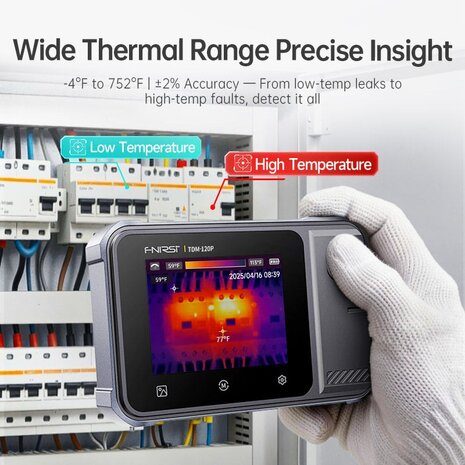

- Temperatuurbereik van -20°C tot 400°C
- Instelbare emissiviteit van 0.01 tot 1.00
- Automatische hot/cold spot tracking
- Hoog/laag temperatuur alarm
- 2.8 inch LCD-touchscreen
- 7 kleurpaletten
- One-click opslag en USB-export
- Type-C oplaadbaar
- Compact en draagbaar ontwerp
Toepassingen
De FNIRSI TDM-120P is geschikt voor:
- elektronica reparatie;
- oververhitte componenten opsporen;
- printplaten controleren;
- elektrische installaties inspecteren;
- slechte verbindingen herkennen;
- zekeringen, kabels en aansluitingen controleren;
- HVAC en airco-onderhoud;
- lekdetectie en isolatiecontrole;
- automotive diagnose;
- accu’s, voedingen en laders controleren;
- werkplaats, service en onderhoud.
Specificaties warmtebeeldcamera
| Eigenschap |
Specificatie |
| Merk |
FNIRSI |
| Model |
TDM-120P |
| Producttype |
Thermal Imaging Multimeter |
| Infraroodresolutie |
120 × 90 |
| Detector type |
Vanadium oxide |
| Frame rate |
≤25Hz |
| Thermische gevoeligheid |
<60mK |
| Temperatuurbereik |
-20°C tot 400°C |
| Nauwkeurigheid |
±2°C of ±2% |

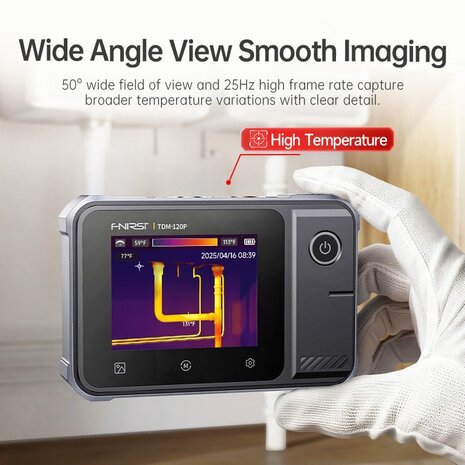

| Field of view |
50° |
| Emissiviteit |
0.01 tot 1.00 instelbaar |
| Temperatuurweergave |
Center point en automatische high/low tracking |
| Kleurpaletten |
7 stuks |
| Display |
2.8 inch LCD-touchscreen |
| Temperatuureenheid |
°C / °F |
Specificaties multimeter
| Functie |
Specificatie |
| Counts |
19999 counts |
| True RMS |
Ja |
| DC spanning |
Tot 1000V |
| AC spanning |
Tot 750V |
| Weerstand |
Tot 19.999MΩ |
| Capaciteit |
Tot 99.99mF |
| Diode test |
Ja |
| Continuïteitstest |
Ja |
| Data hold |
Ja |
| Max/min weergave |
Ja |

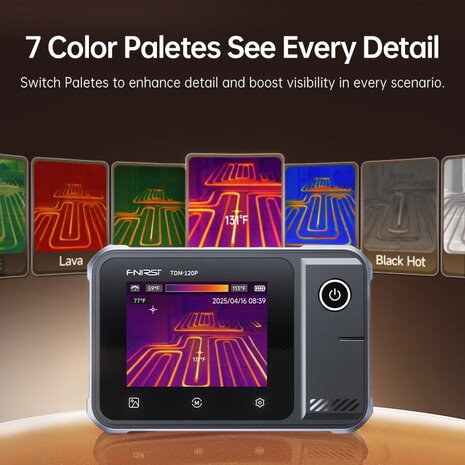

Kleurpaletten
De TDM-120P ondersteunt 7 kleurpaletten:
- Arctic
- Hot Iron
- Iron Red
- Rainbow
- Lava
- Black Hot
- White Hot
Hiermee kunt u de warmtebeeldweergave aanpassen aan de situatie. Voor elektrische storingen is een contrastrijk kleurpalet vaak handig, terwijl Black Hot of White Hot prettig kan zijn voor algemene temperatuurverschillen.
Wat kunt u met deze meter?
Met de FNIRSI TDM-120P kunt u snel zien waar warmte ontstaat. Dit is handig wanneer een onderdeel te warm wordt, een kabelverbinding slecht contact maakt of een voeding overbelast raakt. Vervolgens kunt u met de multimeterfunctie direct elektrische controles uitvoeren, zoals spanning, weerstand of continuïteit meten.
Zo combineert u visueel zoeken met normale elektrische metingen in één compact apparaat.

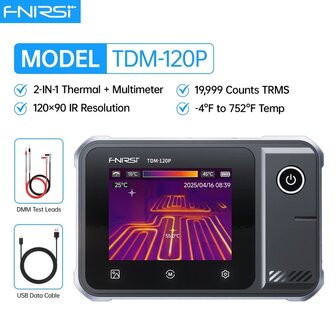

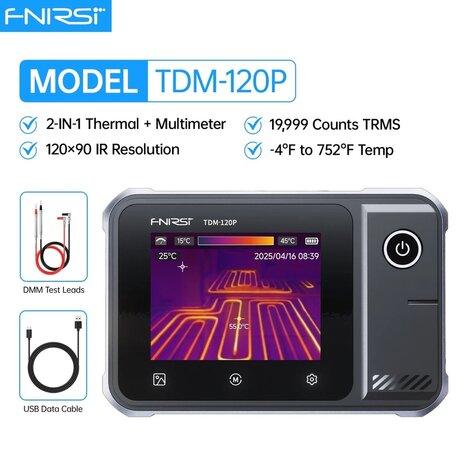

Inhoud van de verpakking
- 1 stuk FNIRSI TDM-120P Thermal Imager DMM
- 1 stuk USB-datakabel
- 1 set DMM meetpennen
- 1 stuk opbergtas
- 1 handleiding
Let op
De TDM-120P meet oppervlaktetemperatuur via infrarood. Reflecterende oppervlakken, glas, stoom, stof of een verkeerde emissiviteit kunnen de meting beïnvloeden. Gebruik de warmtebeeldfunctie daarom als hulpmiddel voor diagnose en controleer kritische metingen indien nodig met een geschikte contactmeter.
Gebruik de multimeter alleen binnen de opgegeven meetcategorie en spanningslimieten. Controleer altijd de juiste meetstand en aansluiting van de meetpennen voordat u gaat meten.
FAQ
Wat is de FNIRSI TDM-120P?
De TDM-120P is een 2-in-1 meetinstrument met warmtebeeldcamera en digitale True RMS multimeter.
Wat is het verschil tussen TDM-120 en TDM-120P?
De TDM-120P heeft zowel warmtebeeld als multimeterfuncties. De TDM-120 heeft alleen warmtebeeldfuncties.
Wat is de infraroodresolutie?
De warmtebeeldcamera heeft een infraroodresolutie van 120 × 90 pixels.
Wat is het temperatuurbereik?
Het meetbereik is -20°C tot 400°C.
Welke multimeterfuncties heeft de TDM-120P?
De meter ondersteunt onder andere AC/DC spanning, weerstand, capaciteit, diode test en continuïteitstest.
Is dit geschikt voor elektronica reparatie?
Ja, de TDM-120P is zeer geschikt om warme componenten, slechte verbindingen en foutbronnen op printplaten of voedingen op te sporen.
Kan ik hiermee lichaamstemperatuur meten?
Nee, dit is een technisch meetinstrument voor oppervlaktetemperatuur en elektrische diagnose, geen medische thermometer.
