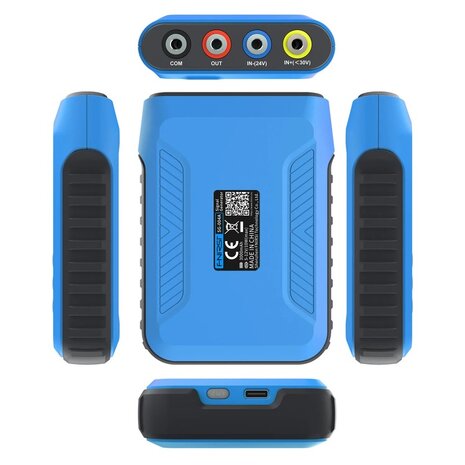

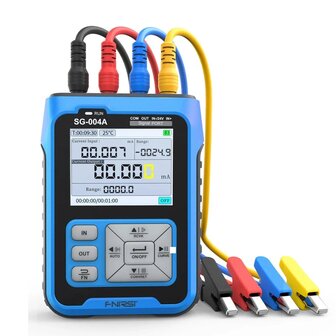

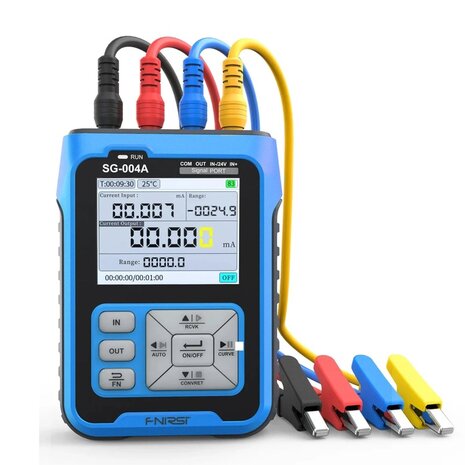

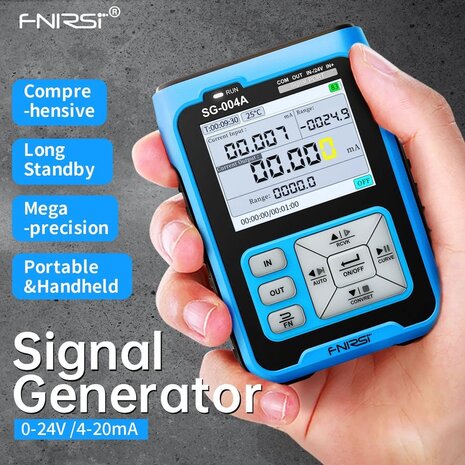

FNIRSI SG-004A Multifunctionele Signaalgenerator
Productomschrijving
De FNIRSI SG-004A is een multifunctionele signaalgenerator voor industriële besturing, meet- en regeltechniek, PLC-testen, instrumentcontrole en kalibratiewerk. Met dit apparaat kunt u verschillende standaardsignalen genereren en meten, waaronder 0–24mA stroom, 0–24V spanning, 0–9999Hz frequentie/PWM, thermokoppel/mV-signalen en weerstandssignalen.
De SG-004A is geschikt voor het testen van PLC-ingangen, DCS-systemen, frequentieregelaars, meetinstrumenten, transmitters en regelcomponenten. Door de ondersteuning voor een 24V loop, programmeerbare uitgang, real-time curveweergave, historische records en Modbus slave communicatie is dit een handig instrument voor storingszoeken, simuleren en afregelen.

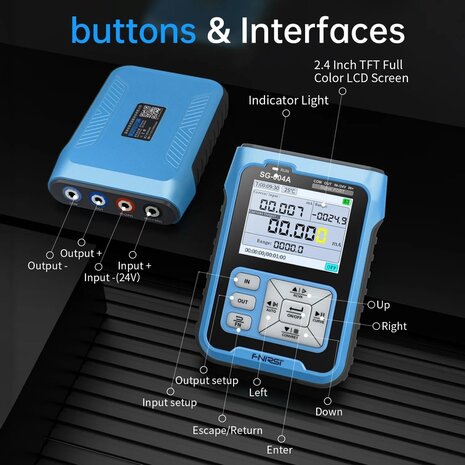

Het apparaat heeft een 2.4 inch TFT-kleurenscherm, een ingebouwde 3000mAh lithiumaccu en USB-C opladen. Hierdoor is de SG-004A niet alleen geschikt voor de werkbank, maar ook voor gebruik op locatie bij installatie, onderhoud en service.
Belangrijkste kenmerken
- Multifunctionele signaalgenerator van FNIRSI
- Model: SG-004A
- Geschikt voor industriële besturing en meet- en regeltechniek

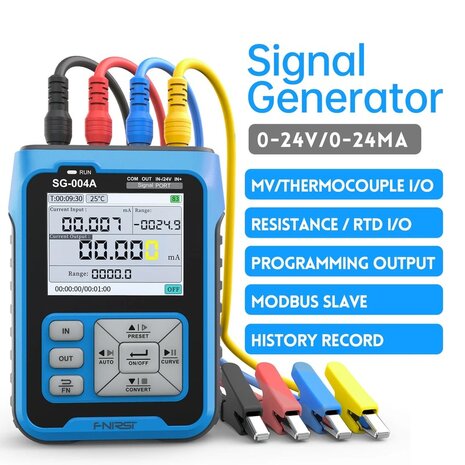

- Output voor stroom, spanning, frequentie/PWM, thermokoppel en weerstand
- Input voor stroom, spanning, frequentie/PWM, thermokoppel en weerstand
- 0–24mA actieve en passieve stroomfunctie
- 0–24V spanningssignaal
- 24V loop functie
- Frequentie / PWM: 0–9999Hz
- Programmeerbare uitgang

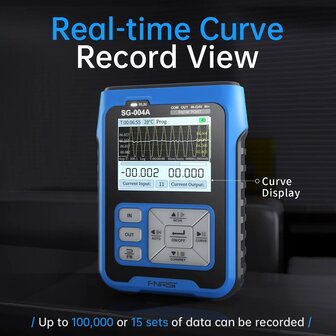

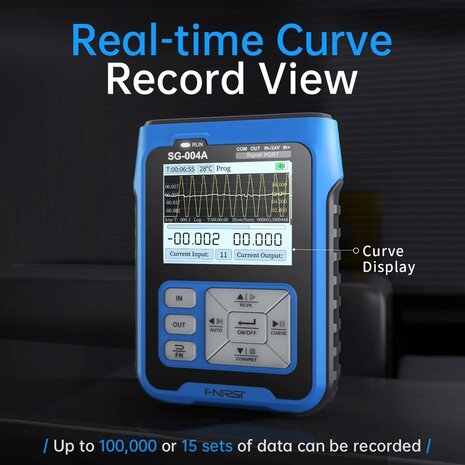

- Real-time curveweergave
- Historische datarecords
- Modbus slave communicatie

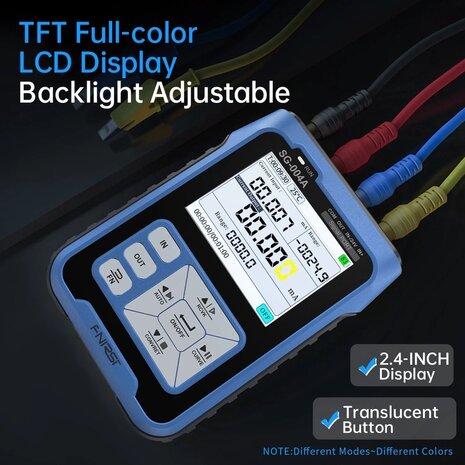

- 2.4 inch TFT-kleurenscherm met backlight
- USB-C oplaadbaar
- Ingebouwde 3000mAh lithiumaccu
Toepassingen
De FNIRSI SG-004A is geschikt voor:
- PLC-ingangen testen;
- DCS-systemen simuleren;
- 4–20mA instrumenten controleren;
- 0–10V / 0–24V signalen testen;
- klepstandstellers afregelen;
- frequentieregelaars en omvormers testen;
- transmitters en sensoren simuleren;
- thermokoppel- en weerstandssignalen nabootsen;
- industriële storingsdiagnose;
- werkplaats, service en onderhoud;
- meet- en regeltechniek;
- technische opleiding en testopstellingen.
Specificaties algemeen
| Eigenschap |
Specificatie |
| Merk |
FNIRSI |
| Model |
SG-004A |
| Producttype |
Multifunctionele signaalgenerator |
| Display |
2.4 inch TFT Full Color HD display |
| Accu |
3000mAh oplaadbare lithiumaccu |
| Opladen |
USB-C, 5V–12V / max. 10W |
| Standby tijd |
ca. 24 uur volgens FNIRSI |
| Afmetingen |
ca. 82 × 27 × 112mm |
| Gewicht |
ca. 50g volgens FNIRSI |
| Communicatie |
Modbus slave |
| Firmware upgrade |
Via USB-emulatie |
Output signalen
| Signaaltype |
Bereik |
| Actieve stroom |
0–24mA |
| Passieve stroom |
0–24mA |
| Spanning |
0–24V |
| Frequentie / PWM |
0–9999Hz |
| 24V loop |
0–24mA |
| Thermokoppel / mV |
-10 tot 100mV |
| Weerstand / thermische weerstand |
0–390Ω |
Input signalen
| Signaaltype |
Bereik |
| Actieve stroom |
0–24mA |
| Spanning |
0–24V |
| Frequentie / PWM |
0–9999Hz |
| Thermokoppel / mV |
-10 tot 100mV |
| Weerstand / thermische weerstand |
0–400Ω |
Uitgebreide functies
De SG-004A ondersteunt functies die vooral handig zijn bij industriële testopstellingen en servicewerk:
- automatische programmeerbare output;
- lineaire signaalconversie;
- preset output;
- output timing;
- real-time curve;
- historische records;
- Modbus slave communicatie;
- firmware-upgrade via USB.
Gebruik
Gebruik de SG-004A om een signaal naar een PLC, regelaar, meetinstrument of andere industriële ingang te sturen. U kunt bijvoorbeeld een 4–20mA signaal simuleren om te controleren of een PLC-ingang goed reageert, of een 0–24V signaal gebruiken om een analoge ingang of regelcomponent te testen.
Daarnaast kunt u het apparaat gebruiken om binnenkomende signalen te meten of te controleren. Dit is handig bij foutzoeken wanneer u wilt weten of een sensor, transmitter of uitgangskaart het juiste signaal levert.
Waarom deze signaalgenerator gebruiken?
Bij industriële installaties is het vaak lastig om te bepalen of een storing in de sensor, bekabeling, PLC-ingang of regelcomponent zit. Met een signaalgenerator zoals de FNIRSI SG-004A kunt u signalen nabootsen en zo stap voor stap uitsluiten waar het probleem ontstaat.
Hierdoor bespaart u tijd bij installatie, onderhoud, service en kalibratie.

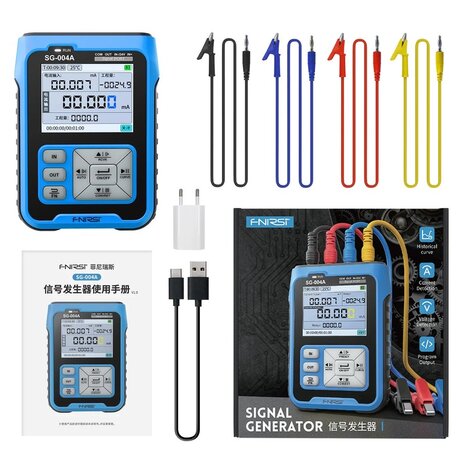

Inhoud van de verpakking
1 stuk FNIRSI SG-004A multifunctionele signaalgenerator
Controleer bij uw voorraad of uitvoering welke testkabels of accessoires zijn inbegrepen.
Let op
De SG-004A is bedoeld voor industriële signaalsimulatie, meet- en regeltechniek en testwerk. Controleer altijd de juiste aansluitmethode, signaalmodus en polariteit voordat u het apparaat aansluit op PLC’s, transmitters, instrumenten of andere apparatuur.
Gebruik het apparaat alleen binnen de opgegeven signaalbereiken. Verkeerde aansluitingen of te hoge spanningen kunnen schade veroorzaken aan de SG-004A of aan de aangesloten apparatuur.
FAQ
Wat is de FNIRSI SG-004A?
De FNIRSI SG-004A is een multifunctionele signaalgenerator voor het genereren en meten van industriële signalen zoals stroom, spanning, frequentie, PWM, thermokoppel en weerstand.
Kan ik hiermee 4–20mA signalen simuleren?
Ja, de SG-004A ondersteunt stroomuitgang van 0–24mA en is daardoor geschikt voor 4–20mA toepassingen.
Kan ik PLC-ingangen testen met deze signaalgenerator?
Ja, dit apparaat is geschikt voor het testen en simuleren van signalen voor PLC- en DCS-systemen.
Ondersteunt de SG-004A Modbus?
Ja, FNIRSI vermeldt Modbus slave ondersteuning.
Heeft de SG-004A een ingebouwde accu?
Ja, het apparaat heeft een ingebouwde 3000mAh oplaadbare lithiumaccu.
Kan het apparaat spanning en stroom meten én genereren?
Ja, de SG-004A ondersteunt zowel input- als outputfuncties voor meerdere signaaltypes, waaronder spanning en stroom.
Is dit hetzelfde als een gewone functiegenerator?
Nee, dit is vooral een industriële signaalgenerator/proceskalibrator voor signalen zoals 0–24mA, 0–24V, PWM/frequentie, thermokoppel en weerstand. Voor audio- of RF-golfformen is een gewone functiegenerator beter geschikt.
