FNIRSI LCR-ST2 Plus 100K LCR ESR Meter 2-in-1 Digital Tweezers Bridge
Productomschrijving
De FNIRSI LCR-ST2 Plus is een compacte en nauwkeurige LCR/ESR meter in pincetvorm voor het meten van elektronische componenten. Deze meter is ideaal voor SMD-componenten, reparatie van printplaten, componentcontrole, voorraadcontrole en elektronicaontwikkeling.
Met de LCR-ST2 Plus meet u onder andere weerstand, capaciteit, inductie, ESR, D, Q, Z, X en fasehoek θ. Daarnaast kan de tester diodes controleren en spanning meten tot ±30V. De meter ondersteunt meerdere testfrequenties van 100Hz, 120Hz, 1kHz, 10kHz en 100kHz, waardoor hij geschikt is voor verschillende componenttypes en meettoepassingen.

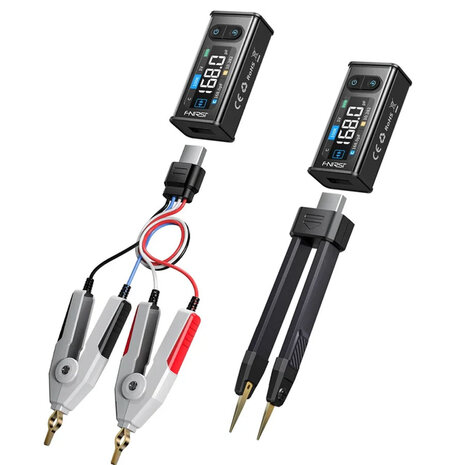

De Plus-uitvoering wordt geleverd met een Kelvin Test Clip, waardoor naast direct meten met de pincetpunten ook vierdraadsmeting mogelijk is bij grotere of through-hole componenten. Dit maakt de meter breder inzetbaar dan een eenvoudige SMD-pincettester.
Belangrijkste kenmerken
- FNIRSI LCR-ST2 Plus uitvoering
- 2-in-1 LCR/ESR meter en digitale pincettester
- Geschikt voor SMD en through-hole componenten
- Inclusief Kelvin Test Clip
- Meet weerstand, capaciteit en inductie
- Meet ESR, D, Q, Z, X en θ
- Diode testfunctie
- Spanningsmeting tot ±30V

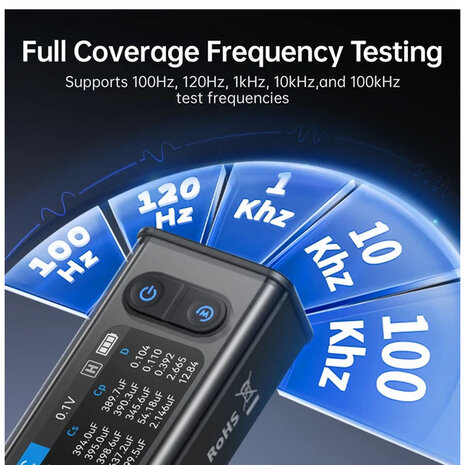

- Testfrequenties: 100Hz, 120Hz, 1kHz, 10kHz en 100kHz
- RMS testniveaus: 0.1V, 0.3V, 0.6V en 1.0V

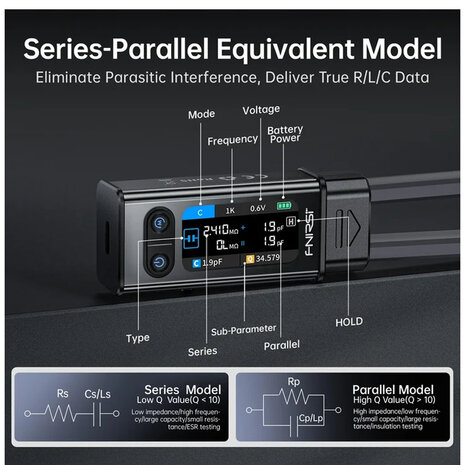

- Series/parallel equivalent mode
- Full-band sweep mode van 100Hz tot 100kHz
- Automatische R/C/L herkenning
- Intelligent sorting met tolerantiebeoordeling
- 1.47 inch HD kleurendisplay met automatische rotatie
- USB-C oplaadbaar
- Ingebouwde 300mAh lithiumaccu
- Compact en draagbaar ontwerp
Toepassingen
De FNIRSI LCR-ST2 Plus is geschikt voor:
- SMD-componenten testen;
- weerstanden controleren;
- condensatoren meten;
- spoelen en inductoren meten;
- ESR van condensatoren meten;
- printplaatreparatie;
- elektronica diagnose;
- componenten sorteren;
- voorraadcontrole;
- hobby elektronica;
- professionele werkplaats;
- onderwijs en ontwikkelprojecten.
Specificaties
| Eigenschap |
Specificatie |
| Merk |
FNIRSI |
| Model |
LCR-ST2 Plus |
| Producttype |
LCR/ESR meter en digitale pincettester |
| Meetfuncties |
R, C, L, ESR, D, Q, Z, X, θ, diode, spanning |
| Weerstandsbereik |
10mΩ tot 10MΩ |
| Capaciteitsbereik |
1pF tot 22mF |
| Inductiebereik |
1µH tot 10H |
| Diode meting |
≤0.7V |
| Spanningsmeting |
±30V |
| Testfrequenties |
100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| Testniveaus |
0.1V, 0.3V, 0.6V, 1.0V |
| Sweep mode |
100Hz tot 100kHz |
| Display |
1.47 inch HD kleurendisplay |
| Accu |
300mAh lithiumaccu |
| Opladen |
USB-C |
| Gebruiksduur |
ca. 3 uur volgens FNIRSI |
| Afmetingen |
ca. 31 × 170.7 × 20.3mm |
| Gewicht |
ca. 60.8g |
| Plus accessoire |
Kelvin Test Clip inbegrepen |
Gebruik
Gebruik de pincetpunten om SMD-componenten direct op een printplaat of los op tafel te meten. De meter herkent automatisch of het om een weerstand, condensator of spoel gaat en toont de meetwaarden op het display.
Voor grotere componenten of nauwkeurigere metingen gebruikt u de meegeleverde Kelvin Test Clip. Hiermee kunt u componenten meten waarbij een normale pincetmeting minder praktisch is. De series/parallel mode en full-band sweep helpen om componentgedrag beter te beoordelen bij verschillende frequenties.
Wat is het voordeel van de Plus-uitvoering?
De LCR-ST2 Plus bevat naast de standaard pincetfunctie ook een Kelvin Test Clip. Dit is vooral handig voor grotere componenten, through-hole onderdelen en metingen waarbij contactweerstand minder invloed moet hebben op de meetwaarde.
Hierdoor is de Plus-versie geschikter voor gebruikers die niet alleen SMD-componenten willen testen, maar ook losse componenten, condensatoren, spoelen en onderdelen uit reparatieprojecten.
Inhoud van de verpakking

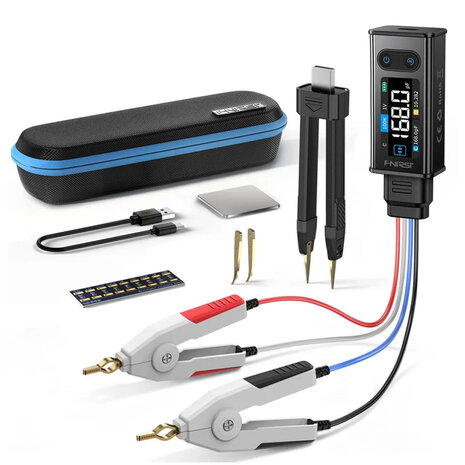

- 1 stuk FNIRSI LCR-ST2 Tweezer
- 1 opbergtas

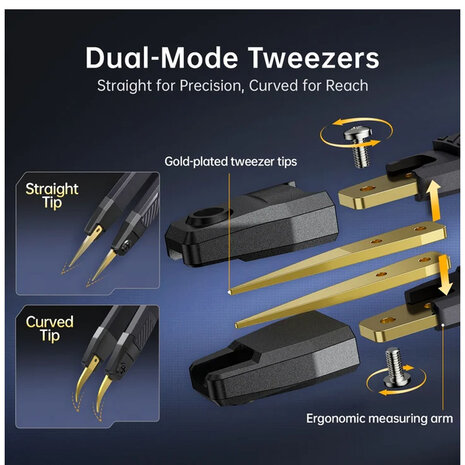

- 1 curved tip
- 1 shorting plate
- 1 Kelvin Test Clip
- 1 datakabel
Let op
Ontlaad condensatoren voordat u deze meet. Sluit geen componenten of schakelingen aan die buiten de opgegeven meetlimieten vallen. De spanningsmeetfunctie is beperkt tot ±30V en is niet bedoeld voor hoge spanningen of netspanningsmetingen.
Voor de beste meetresultaten gebruikt u de shorting plate voor nulstelling/kalibratie volgens de handleiding en zorgt u voor schone contactpunten.
FAQ
Wat is de FNIRSI LCR-ST2 Plus?
De FNIRSI LCR-ST2 Plus is een digitale LCR/ESR meter in pincetvorm voor het meten van elektronische componenten zoals weerstanden, condensatoren en spoelen.
Wat is het verschil tussen de standaard en Plus uitvoering?
De Plus-uitvoering bevat een Kelvin Test Clip. Daarmee kunt u ook grotere of through-hole componenten gemakkelijker meten.
Kan ik SMD-componenten meten?
Ja, de pincetvorm is juist zeer geschikt voor het meten van SMD-componenten.
Kan deze meter ESR meten?
Ja, de LCR-ST2 Plus kan ESR en meerdere elektrische parameters weergeven, waaronder D, Q, Z, X en θ.
Welke testfrequenties ondersteunt de meter?
De meter ondersteunt 100Hz, 120Hz, 1kHz, 10kHz en 100kHz.
Heeft de meter een accu?
Ja, de tester heeft een ingebouwde 300mAh lithiumaccu en wordt opgeladen via USB-C.
Kan ik hiermee netspanning meten?
Nee, deze meter is niet bedoeld voor netspanningsmetingen. De spanningsmeetfunctie is beperkt tot ±30V.
