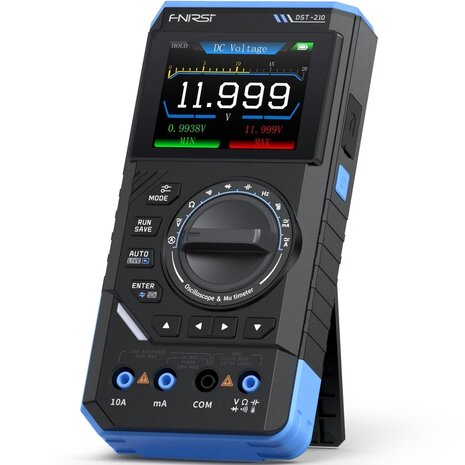

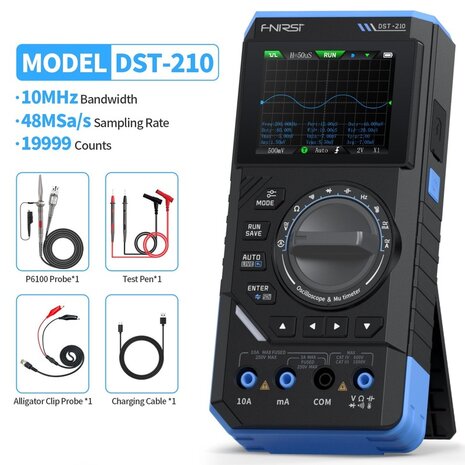

FNIRSI DST-210 Handheld 3-in-1 Multimeter Oscilloscoop en Signaalgenerator
Productomschrijving
De FNIRSI DST-210 is een compact handheld 3-in-1 meetinstrument dat een digitale oscilloscoop, True RMS multimeter en signaalgenerator combineert. Hierdoor hoeft u voor veel basis- en reparatiemetingen niet steeds van apparaat te wisselen.

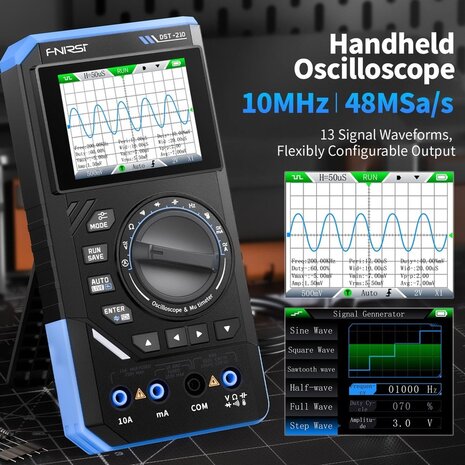

Als oscilloscoop biedt de DST-210 een 10MHz analoge bandbreedte en 48MSa/s sampling rate. Dit maakt hem geschikt voor het bekijken van eenvoudige analoge en digitale signalen, PWM-signalen, sensoren, microcontrolleruitgangen en foutzoeken in elektronische schakelingen.
De ingebouwde multimeter ondersteunt onder andere AC/DC spanning, AC/DC stroom, weerstand, capaciteit, frequentie, temperatuur, diode, continuïteit en LIVE-detectie. De signaalgenerator ondersteunt 13 golfvormen met een frequentiebereik tot 50kHz en instelbare amplitude en duty cycle.
Dankzij het 2.8 inch TFT-kleurenscherm, de draaiknopbediening en de ingebouwde 3000mAh accu is de DST-210 handig voor werkplaats, school, hobby, reparatie en mobiel gebruik.
Belangrijkste kenmerken

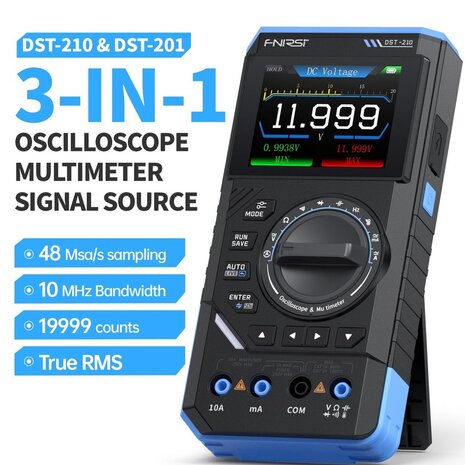

- 3-in-1 meetinstrument: oscilloscoop, multimeter en signaalgenerator
- FNIRSI DST-210 uitvoering met 10MHz bandbreedte
- Sampling rate: 48MSa/s

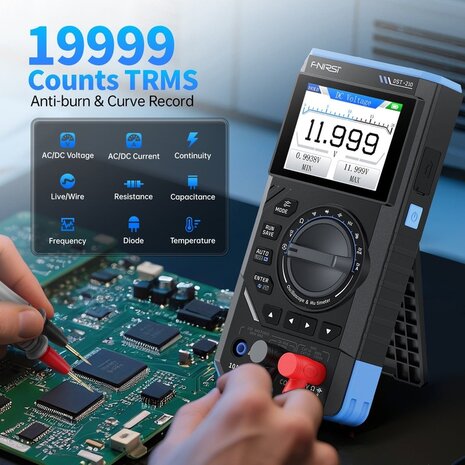

- True RMS 4.5 digit multimeterfunctie
- Meet AC/DC spanning en stroom
- Meet weerstand, capaciteit, frequentie en temperatuur
- Diode- en continuïteitstest
- LIVE-functie voor fase/nul detectie
- Signaalgenerator met 13 golfvormen
- Signaalgenerator tot 50kHz

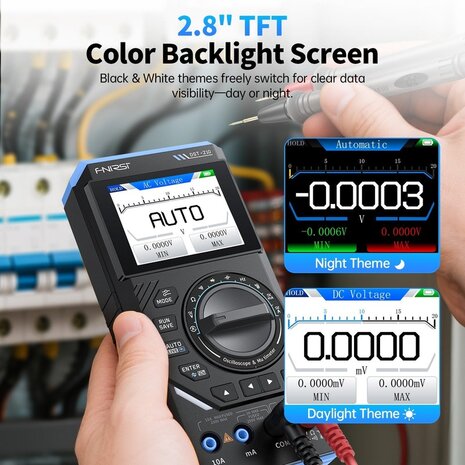

- 2.8 inch TFT-kleurenscherm
- Instelbare backlight

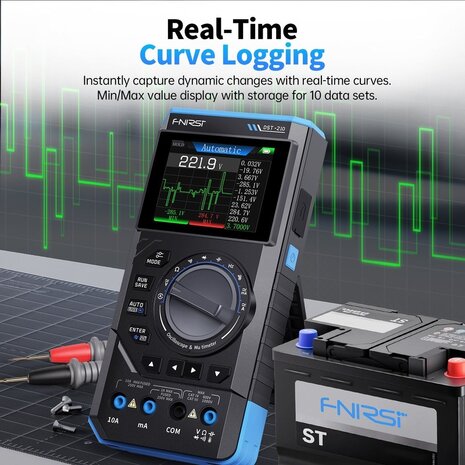

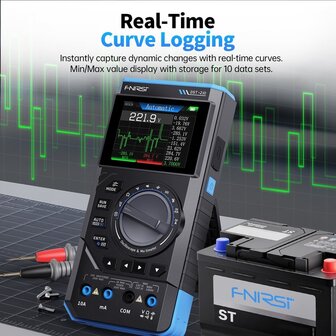

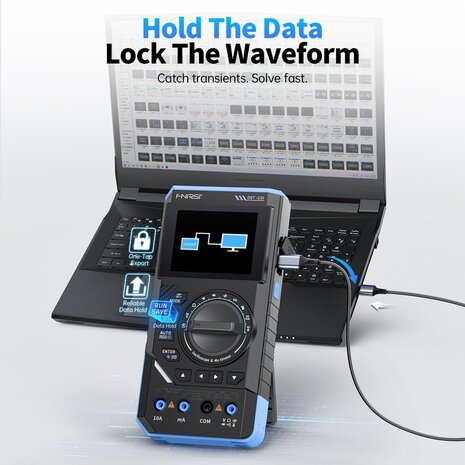

- HOLD-functie en curve recording
- Ingebouwde 3000mAh oplaadbare accu
- Opladen via USB-C 5V / 1A
- Compact handheld ontwerp
Toepassingen
De FNIRSI DST-210 is geschikt voor:
- elektronica reparatie;
- Arduino, ESP32 en Raspberry Pi projecten;
- PWM-signalen bekijken;
- sensoren en modules testen;
- voedingen controleren;
- frequenties meten;
- spanning en stroom meten;
- componenten en kabels controleren;
- eenvoudige signaalanalyse;
- signaalgenerator testen;
- onderwijs en technieklessen;
- hobby, werkplaats en servicedienst.
Specificaties algemeen
| Eigenschap |
Specificatie |
| Merk |
FNIRSI |
| Model |
DST-210 |
| Producttype |
3-in-1 oscilloscoop, multimeter en signaalgenerator |
| Display |
2.8 inch TFT-kleurenscherm |
| Backlight |
Instelbaar |
| Voeding |
USB-C 5V / 1A |
| Accu |
3000mAh |
| Talen |
Chinees en Engels |
| Afmetingen |
ca. 177.43 × 87.47 × 34.5mm |
| Gewicht |
ca. 300g |
| Bediening |
Draaiknop en functietoetsen |
Oscilloscoop specificaties
| Eigenschap |
Specificatie |
| Sampling rate |
48MSa/s |
| Analoge bandbreedte |
10MHz |
| Ingangsimpedantie |
1MΩ |
| Coupling |
AC / DC |
| Testspanningsbereik 1:1 probe |
80Vpp / +40V |
| Testspanningsbereik 10:1 probe |
800Vpp / +400V |
| Verticale gevoeligheid |
10mV/div tot 10V/div |
| Horizontale tijdbasis |
50ns tot 20s |
| Trigger mode |
Auto / Normal / Single |
| Trigger type |
Rising edge / Falling edge |
| Waveform freeze |
HOLD functie |
| Automatische metingen |
Max, Min, Avg, RMS, VPP, frequentie, periode, duty cycle |
Multimeter specificaties
| Meetfunctie |
Bereik |
| DC spanning |
1.9999V / 19.999V / 199.99V / 1000V |
| AC spanning |
1.9999V / 19.999V / 199.99V / 750.0V |
| DC stroom |
19.999mA / 199.99mA / 1.9999A / 9.999A |
| AC stroom |
19.999mA / 199.99mA / 1.9999A / 9.999A |
| Weerstand |
199.99Ω tot 19.999MΩ |
| Capaciteit |
9.999nF tot 99.99mF |
| Frequentie |
9.999Hz tot 9.999MHz |
| Temperatuur |
-55°C tot 1300°C |
| Diode / continuïteit |
Ja |
| LIVE detectie |
Ja |
Signaalgenerator specificaties
| Eigenschap |
Specificatie |
| Aantal golfvormen |
13 types |
| Frequentiebereik |
0 tot 50kHz |
| Duty cycle blokgolf |
0 tot 100% |
| Instelbaar |
Frequentie, amplitude en duty cycle |
| Amplitude |
0.1V tot 3.0V |
Gebruik
Gebruik de oscilloscoopfunctie om signalen zichtbaar te maken en storingen in schakelingen sneller te vinden. De multimeterfunctie is handig voor standaard metingen zoals spanning, stroom, weerstand en capaciteit. Met de signaalgenerator kunt u eenvoudige testgolven genereren voor experimenten, foutzoeken en het controleren van schakelingen.

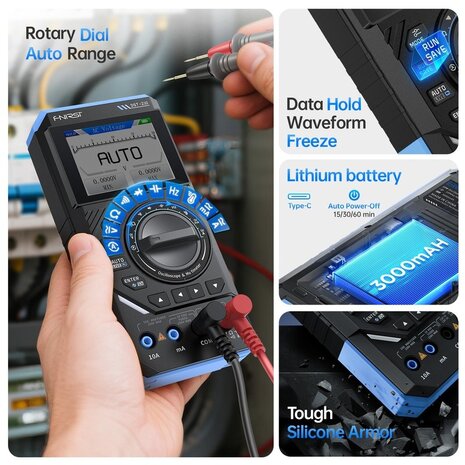

De draaiknop maakt het eenvoudig om snel tussen de functies te wisselen. Dit maakt de DST-210 geschikt voor gebruikers die één compact meetapparaat willen voor veelvoorkomende elektronica metingen.
Verschil tussen DST-210 en DST-201
De DST-210 is de uitgebreidere uitvoering ten opzichte van de DST-201. De DST-210 heeft een hogere oscilloscoopbandbreedte van 10MHz en een hogere sampling rate van 48MSa/s. Ook loopt de signaalgenerator bij de DST-210 tot 50kHz.
De DST-201 is beperkter met 1MHz bandbreedte, 5MSa/s sampling en een signaalgenerator tot 10kHz.
Inhoud van de verpakking
- 1 stuk FNIRSI DST-210 hoofdunit
- 1 stuk krokodillenklem probe
- 1 set multimeter meetpennen
- 1 stuk USB-C laadkabel
- 1 handleiding
- 1 verpakking / doos
Let op
Gebruik altijd de juiste meetstand, juiste aansluitingen en passende probe-instelling. Controleer vóór het meten of de spanning binnen het opgegeven meetbereik valt.
De DST-210 is een compact multifunctioneel meetinstrument voor hobby, reparatie en ontwikkeling. Voor professionele laboratoriummetingen of zeer snelle signalen kan een uitgebreidere oscilloscoop nodig zijn.
FAQ
Wat is de FNIRSI DST-210?
De FNIRSI DST-210 is een handheld 3-in-1 meetinstrument met oscilloscoop, multimeter en signaalgenerator.
Wat is de bandbreedte van de oscilloscoop?
De DST-210 heeft een analoge bandbreedte van 10MHz.
Wat is de sampling rate?
De sampling rate is 48MSa/s.
Kan ik de DST-210 als multimeter gebruiken?
Ja, de DST-210 heeft een uitgebreide multimeterfunctie voor onder andere spanning, stroom, weerstand, capaciteit, frequentie en temperatuur.
Heeft de DST-210 een signaalgenerator?
Ja, de ingebouwde signaalgenerator ondersteunt 13 golfvormen tot 50kHz.
Is dit geschikt voor Arduino en ESP32 projecten?
Ja, de DST-210 is handig voor het meten van spanning, PWM-signalen, sensoruitgangen en eenvoudige digitale of analoge signalen.
Werkt het apparaat op een accu?
Ja, de DST-210 heeft een ingebouwde 3000mAh oplaadbare accu en wordt opgeladen via USB-C.
