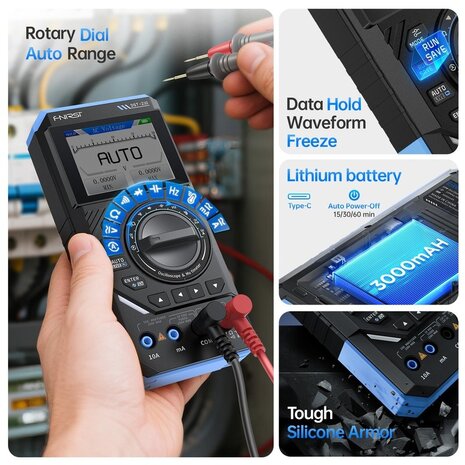

FNIRSI DST-210 Handheld 3-in-1 Multimeter Oscilloscoop en Signaalgenerator
Productomschrijving
De FNIRSI DST-201 is een compact handheld meetinstrument dat drie functies combineert: een digitale multimeter, een digitale oscilloscoop en een signaalgenerator. Hierdoor is dit apparaat geschikt voor elektronica reparatie, hobbyprojecten, onderwijs, testopstellingen en snelle foutdiagnose.
Als oscilloscoop biedt de DST-201 een sampling rate van 5MSa/s en een analoge bandbreedte van 1MHz. Dit maakt de meter geschikt voor eenvoudige signaalcontrole, PWM-signalen, sensoren, microcontrollerprojecten en algemene elektronica-analyse.

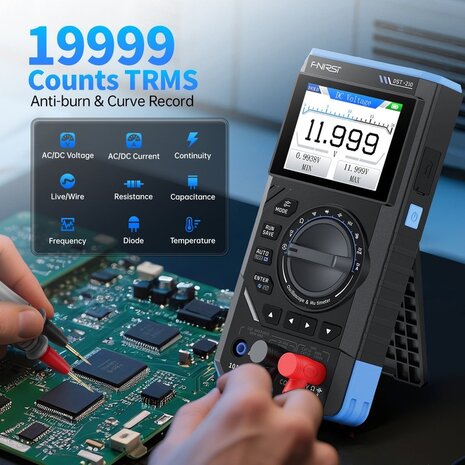

De ingebouwde multimeter ondersteunt onder andere AC/DC spanning, AC/DC stroom, weerstand, capaciteit, frequentie, temperatuur, diode, continuïteit en LIVE-detectie. De signaalgenerator ondersteunt 13 golfvormen met een frequentiebereik van 0 tot 10kHz en een instelbare amplitude van 0.1V tot 3.0V.
Belangrijkste kenmerken
- 3-in-1 apparaat: multimeter, oscilloscoop en signaalgenerator
- FNIRSI DST-201 uitvoering
- Oscilloscoop met 1MHz analoge bandbreedte
- Sampling rate: 5MSa/s

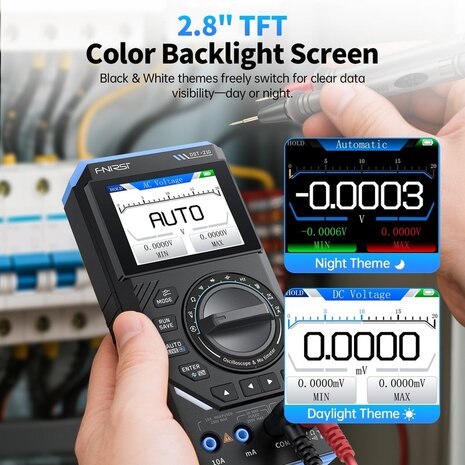

- 2.8 inch TFT-kleurenscherm
- Instelbare backlight
- True RMS multimeterfunctie
- DC-spanning meten tot 1000V
- AC-spanning meten tot 750V
- AC/DC stroom meten tot 9.999A
- Weerstand, capaciteit en frequentie meten
- Diode- en continuïteitstest
- LIVE nul/fasedraad-detectie

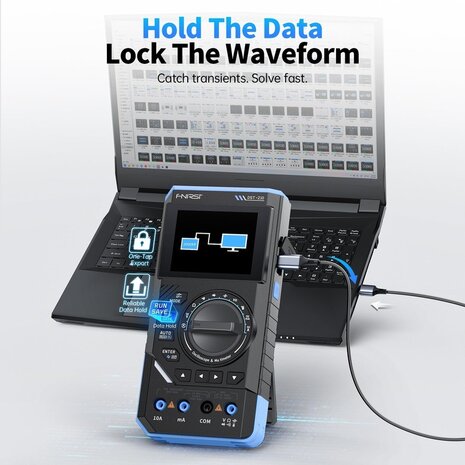

- Data hold en waveform freeze
- Signaalgenerator met 13 golfvormen
- Signaalgenerator tot 10kHz
- Ingebouwde 3000mAh oplaadbare accu
- Opladen via USB-C 5V / 1A
Toepassingen
De FNIRSI DST-201 is geschikt voor:
- elektronica reparatie;
- Arduino en ESP32 projecten;
- PWM-signalen controleren;
- sensoren testen;
- voedingen controleren;
- printplaten foutzoeken;
- kabels en verbindingen doormeten;
- eenvoudige signaalanalyse;
- componentmetingen;
- onderwijs en technieklessen;
- hobby, werkplaats en mobiele service.
Specificaties algemeen
| Eigenschap |
Specificatie |
| Merk |
FNIRSI |
| Model |
DST-201 |
| Producttype |
3-in-1 multimeter, oscilloscoop en signaalgenerator |
| Display |
2.8 inch TFT-kleurenscherm |
| Backlight |
Instelbaar |
| Voeding |
USB-C 5V / 1A |
| Accu |
3000mAh |
| Talen |
Chinees en Engels |
| Afmetingen |
ca. 177.43 × 87.47 × 34.5mm |
| Gewicht |
ca. 300g |
| Geschikt voor |
Elektronica, reparatie, hobby en R&D |
Oscilloscoop specificaties
| Eigenschap |
Specificatie |
| Sampling rate |
5MSa/s |
| Analoge bandbreedte |
1MHz |
| Ingangsimpedantie |
1MΩ |
| Coupling |
AC / DC |
| Testspanningsbereik 1:1 probe |
80Vpp / +40V |
| Testspanningsbereik 10:1 probe |
800Vpp / +400V |
| Verticale gevoeligheid |
10mV/div tot 10V/div |
| Tijdbasis |
500ns tot 20s |
| Trigger modes |
Auto / Normal / Single |
| Trigger type |
Rising edge / Falling edge |
| Waveform freeze |
HOLD functie |
| Automatische metingen |
Max, Min, Avg, RMS, VPP, frequentie, periode en duty cycle |
Multimeter specificaties
| Functie |
Bereik |
| DC spanning |
1.9999V / 19.999V / 199.99V / 1000V |
| AC spanning |
1.9999V / 19.999V / 199.99V / 750.0V |
| DC stroom |
19.999mA / 199.99mA / 1.9999A / 9.999A |
| AC stroom |
19.999mA / 199.99mA / 1.9999A / 9.999A |
| Weerstand |
199.99Ω tot 19.999MΩ |
| Capaciteit |
9.999nF tot 99.99mF |
| Frequentie |
9.999Hz tot 9.999MHz |
| Temperatuur |
-55°C tot 1300°C |
| Diode / continuïteit |
Ondersteund |
| LIVE detectie |
Ondersteund |
Let op: voor temperatuurmeting kan een geschikte temperatuurprobe nodig zijn. Controleer de meegeleverde accessoires van uw uitvoering.
Signaalgenerator specificaties
| Eigenschap |
Specificatie |
| Golfvormen |
13 soorten |
| Frequentiebereik |
0 tot 10kHz |
| Amplitude |
0.1V tot 3.0V |
| Duty cycle blokgolf |
0–100% |
| Instelbaar |
Frequentie, amplitude en duty cycle |
Verschil tussen DST-201 en DST-210
De DST-201 is de lichtere uitvoering binnen deze serie. Het belangrijkste verschil zit in de oscilloscoop- en signaalgeneratorfunctie:
| Model |
Bandbreedte |
Sampling rate |
Signaalgenerator |
| DST-201 |
1MHz |
5MSa/s |
0–10kHz |
| DST-210 |
10MHz |
48MSa/s |
0–50kHz |
Kies de DST-201 wanneer u een betaalbare 3-in-1 tester zoekt voor basisgebruik, hobby, reparatie en eenvoudige microcontrollersignalen. Voor hogere frequenties is de DST-210 geschikter.
Gebruik
Gebruik de multimeterfunctie voor standaard metingen zoals spanning, stroom, weerstand, capaciteit en continuïteit. Gebruik de oscilloscoopfunctie om signalen zichtbaar te maken, bijvoorbeeld PWM, sensoruitgangen of voedingsruis. De signaalgenerator kan worden gebruikt om eenvoudige testgolven aan een schakeling toe te voeren.
De draaiknop maakt het wisselen tussen functies snel en overzichtelijk. Dankzij de ingebouwde accu is de DST-201 ook handig voor mobiel gebruik of foutzoeken buiten de vaste werkplek.
Inhoud van de verpakking
- 1 stuk FNIRSI DST-201 handheld tester
- 1 stuk krokodillenklem-probe
- 1 set multimeter meetpennen
- 1 stuk laadkabel
- 1 handleiding
- 1 verpakking / doos
Let op
De FNIRSI DST-201 is een handig multifunctioneel meetinstrument voor hobby, reparatie en algemene elektronica. Voor professionele laboratoriummetingen, kalibratiewerk of hoge-frequentie analyse blijft een gespecialiseerde oscilloscoop of multimeter beter geschikt.
Controleer altijd de juiste meetstand, ingang en probe-instelling voordat u gaat meten. Blijf binnen de opgegeven spannings- en stroombereiken om schade aan het apparaat of de schakeling te voorkomen.
FAQ
Wat is de FNIRSI DST-201?
De FNIRSI DST-201 is een handheld 3-in-1 meetinstrument met multimeter, oscilloscoop en signaalgenerator.
Wat is de bandbreedte van de oscilloscoop?
De DST-201 heeft een analoge bandbreedte van 1MHz.
Wat is de sampling rate?
De sampling rate van de DST-201 is 5MSa/s.
Heeft de DST-201 een signaalgenerator?
Ja, de ingebouwde signaalgenerator ondersteunt 13 golfvormen met een frequentiebereik van 0 tot 10kHz.
Kan ik AC en DC spanning meten?
Ja, de multimeterfunctie ondersteunt AC- en DC-spanningsmetingen.
Is dit geschikt voor Arduino en ESP32 projecten?
Ja, de DST-201 is geschikt voor eenvoudige signaalcontrole, PWM, sensoruitgangen en voedingsmetingen bij microcontrollerprojecten.
Wat is het verschil met de DST-210?
De DST-210 heeft een hogere bandbreedte van 10MHz, 48MSa/s sampling en een signaalgenerator tot 50kHz. De DST-201 heeft 1MHz, 5MSa/s en 0–10kHz.
