FNIRSI DSO-TC4 3-in-1 Digitale Oscilloscoop, Transistortester en Signaalgenerator
Productomschrijving

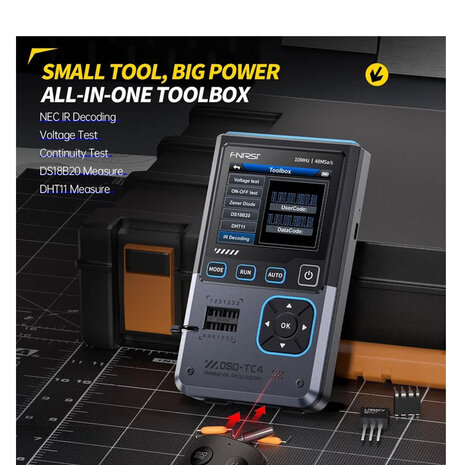

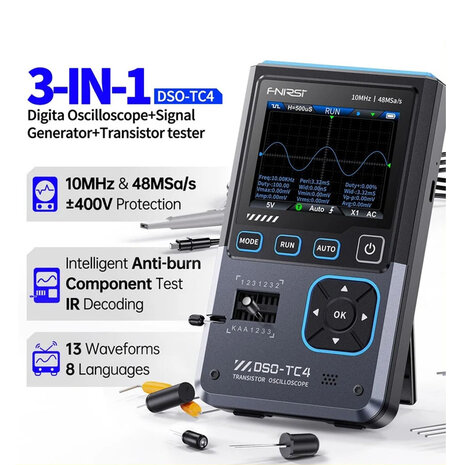

De FNIRSI DSO-TC4 is een compact 3-in-1 meetinstrument voor elektronica, reparatie, hobby en ontwikkeling. Het apparaat combineert een digitale oscilloscoop, een componenttester/transistortester en een signaalgenerator in één draagbare tester.
Als oscilloscoop biedt de DSO-TC4 een analoge bandbreedte van 10MHz en een real-time sampling rate van 48MSa/s. Hiermee kunt u eenvoudige tot middelmatige digitale en analoge signalen bekijken, controleren en analyseren. De AUTO-functie helpt om signalen snel zichtbaar te maken zonder veel handmatige instellingen.
De ingebouwde componenttester kan verschillende componenten herkennen en meten, zoals transistors, diodes, zenerdiodes, MOSFETs, SCR’s, weerstanden, condensatoren en spoelen. De signaalgenerator ondersteunt 13 golfvormen met instelbare frequentie, amplitude en duty cycle.
Dankzij het 2.8 inch TFT-kleurenscherm, de ingebouwde oplaadbare accu en USB-C voeding is de FNIRSI DSO-TC4 handig voor gebruik op de werkbank, onderweg of bij snelle foutdiagnose.
Belangrijkste kenmerken
- 3-in-1 apparaat: oscilloscoop, componenttester en signaalgenerator
- Digitale oscilloscoop met 10MHz analoge bandbreedte
- Real-time sampling rate: 48MSa/s
- 2.8 inch TFT-kleurenscherm
- AUTO-functie voor snelle signaalweergave
- AC/DC coupling
- Trigger modes: Auto, Normal en Single
- Componenttester met automatische herkenning
- Test onder andere transistoren, diodes, MOSFETs, condensatoren, weerstanden en spoelen
- Signaalgenerator met 13 golfvormen
- Signaalgenerator frequentiebereik: 0–50kHz
- Ingebouwde 3.7V / 1500mAh lithiumaccu
- Opladen via USB-C 5V / 1A
- Compact en draagbaar ontwerp
Toepassingen
De FNIRSI DSO-TC4 is geschikt voor:
- elektronica reparatie;
- hobbyprojecten;
- Arduino, ESP32 en microcontroller projecten;
- componenten controleren;
- transistoren en MOSFETs identificeren;
- condensatoren, weerstanden en spoelen meten;
- eenvoudige signaalanalyse;
- PWM-signalen controleren;
- sensoruitgangen bekijken;
- signaalgenerator testen;
- foutzoeken op printplaten;
- onderwijs, werkplaats en testopstellingen.
Specificaties
| Eigenschap |
Specificatie |
| Merk |
FNIRSI |
| Model |
DSO-TC4 |
| Producttype |
3-in-1 oscilloscoop, componenttester en signaalgenerator |
| Display |
2.8 inch TFT-kleurenscherm |
| Backlight |
Instelbare helderheid |
| Voeding |
USB-C 5V / 1A |
| Accu |
3.7V / 1500mAh |
| Afmetingen |
ca. 90 × 142 × 27.5mm |
| Gewicht |
ca. 186g |
| Talen |
o.a. Engels, Duits, Spaans, Portugees en meer |

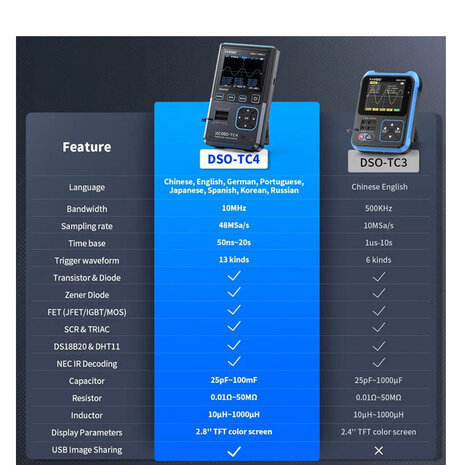

Oscilloscoop specificaties
| Eigenschap |
Specificatie |
| Real-time sampling rate |
48MSa/s |
| Analoge bandbreedte |
10MHz |
| Ingangsimpedantie |
1MΩ |
| Coupling |
AC / DC |
| Testspanningsbereik X1 probe |
80Vpp / +40V |
| Testspanningsbereik X10 probe |
800Vpp / +400V |
| Verticale gevoeligheid |
10mV/div tot 10V/div |
| Tijdbasis |
50ns tot 20s |
| Trigger mode |
Auto / Normal / Single |
| Trigger type |
Rising edge / Falling edge |
| HOLD functie |
Ja |
| Automatische metingen |
Max, Min, Avg, RMS, Vpp, frequentie, cycle, duty cycle |
Componenttester functies

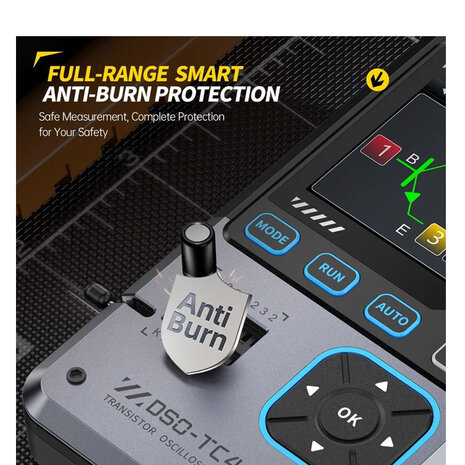

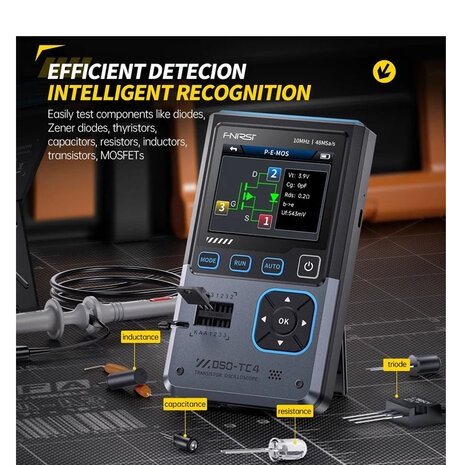

De componenttester kan automatisch verschillende onderdelen herkennen en eigenschappen weergeven. Dit is handig bij losse componenten, reparatie en onbekende onderdelen uit voorraad.
| Component |
Meet / herkent |
| Transistor |
hFE, Ube, Ic/Ie, Iceo/Ices en protectiediode |
| Diode |
Forward voltage drop en junction capacitance |
| Zenerdiode |
0.01V tot 32V |
| FET / MOSFET / IGBT |
o.a. Vt, Cg, Rds en diode Uf |
| SCR |
Trigger voltage / trigger current |
| Condensator |
25pF tot 100mF |
| Weerstand |
0.01Ω tot 50MΩ |
| Spoel |
10µH tot 1000µH |
| DS18B20 |
Temperatuursensor detectie |
| DHT11 |
Temperatuur- en luchtvochtigheidssensor detectie |
Signaalgenerator specificaties
| Eigenschap |
Specificatie |

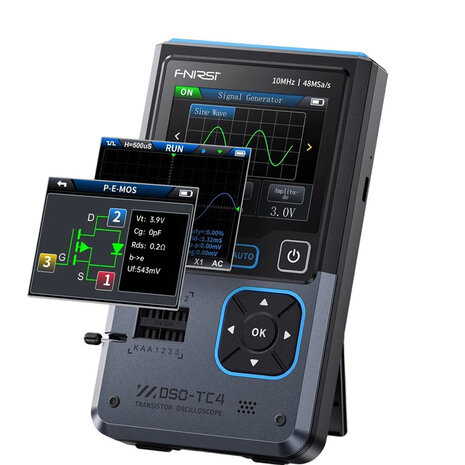

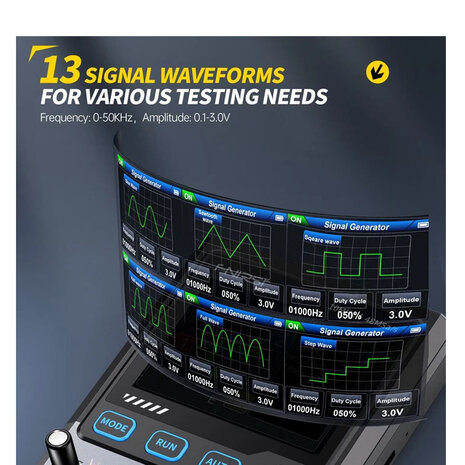

| Golfvormen |
13 waveform outputs |
| Frequentiebereik |
0–50kHz |
| Duty cycle blokgolf |
0–100% |
| Amplitude |
0.1V tot 3.0V |
| Instelbaar |
Frequentie, amplitude en duty cycle |
Gebruik
Gebruik de oscilloscoopfunctie om signalen zichtbaar te maken en eenvoudige storingen te analyseren. Voor componenttesten plaatst u het onderdeel in het testgedeelte en start u de automatische detectie. De tester geeft vervolgens het type component en relevante meetwaarden weer.
De signaalgenerator kan worden gebruikt om eenvoudige testgolven te genereren voor experimenten, signaalcontrole en het testen van schakelingen.
Inhoud van de verpakking

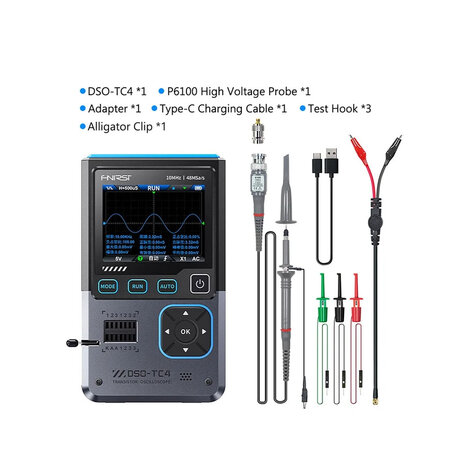

- 1 stuk FNIRSI DSO-TC4 hoofdunit
- 1 stuk P6100 high voltage probe
- 1 stuk adapter
- 1 stuk USB Type-C laadkabel
- 3 stuks test hook
- 1 stuk krokodillenklem
- 1 handleiding
- 1 verpakking / doos
Let op
De FNIRSI DSO-TC4 is een compact multifunctioneel meetinstrument voor hobby, reparatie en ontwikkelwerk. Voor professioneel gekalibreerde laboratoriummetingen of hoge-frequentie analyse is een uitgebreidere oscilloscoop nodig.
Gebruik altijd de juiste probe-instelling en blijf binnen de opgegeven spanningsgrenzen. Controleer bij componenttesten of condensatoren ontladen zijn voordat u deze aansluit.
FAQ
Wat is de FNIRSI DSO-TC4?
De DSO-TC4 is een 3-in-1 meetinstrument met digitale oscilloscoop, componenttester en signaalgenerator.
Wat is de bandbreedte van de oscilloscoop?
De oscilloscoop heeft een analoge bandbreedte van 10MHz.
Wat is de sampling rate?
De real-time sampling rate is 48MSa/s.
Kan ik transistoren testen met dit apparaat?
Ja, de DSO-TC4 kan transistoren en diverse andere componenten automatisch herkennen en meten.
Heeft de DSO-TC4 een signaalgenerator?
Ja, de ingebouwde signaalgenerator ondersteunt 13 golfvormen met een frequentiebereik van 0–50kHz.
Werkt het apparaat op batterij?
Ja, de DSO-TC4 heeft een ingebouwde 3.7V / 1500mAh oplaadbare accu.
Is dit geschikt voor Arduino en ESP32 projecten?
Ja, de DSO-TC4 is handig voor het bekijken van eenvoudige signalen, PWM, sensoruitgangen en testopstellingen bij microcontrollerprojecten.
