Draadloze Relaismodule met Afstandsbediening – 12V, 1 Kanaal, 433MHz RF (2 knoppen) met batterij
Productomschrijving
Deze draadloze relaismodule (12V, 1 kanaal, 433MHz) maakt het mogelijk om eenvoudig elektrische apparaten aan of uit te schakelen met de meegeleverde RF-afstandsbediening. De module werkt via een stabiele 433MHz-frequentie en heeft een bereik tot 50 meter in open ruimte.

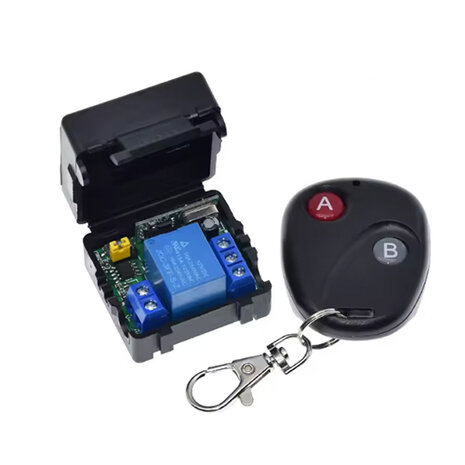

De set bestaat uit een 1-kanaals relaisprint, een afstandsbediening met twee knoppen (A en B) en een beschermende behuizing. De module ondersteunt zowel momentary, toggle als latch-modi, waardoor je zelf kunt kiezen hoe het relais reageert.

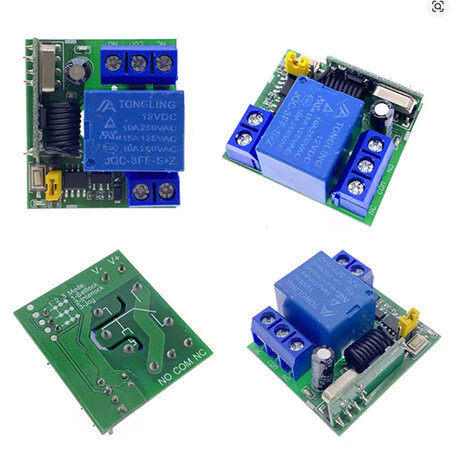

Het relais kan worden gebruikt voor zowel DC- als AC-toepassingen, zoals 12V-motoren, verlichting of elektrische sloten. De aansluitingen zijn duidelijk gemarkeerd (NO, COM, NC), wat installatie eenvoudig maakt.
Een veelzijdige en gebruiksvriendelijke oplossing voor draadloze besturing van al je elektrische projecten.
Toepassingen
-
Draadloos schakelen van verlichting (230V AC)
-
Motoren en elektromagneten (12V DC)
-
Poorten, sloten of ventilatoren
-
Domotica en afstandsbedieningstoepassingen
-
Arduino en DIY elektronica-projecten
Productspecificaties
| Eigenschap |
Waarde |
| Producttype |
Draadloze relaismodule |
| Aantal kanalen |
1 |
| Werkspanning |
12V DC |
| Relaisbelasting |
10A 250VAC / 10A 30VDC |
| Frequentie |
433 MHz |
| Bediening |
RF-afstandsbediening (2 knoppen) |
| Bedrijfsmodi |
Momentary, Toggle, Latch |
| Bereik |
tot 50 m (open ruimte) |
| Beveiliging |
In kunststof behuizing |
| Aansluitingen |
NO / COM / NC schroefklemmen |
| Werktemperatuur |
-20°C tot +60°C |
| Afmetingen printplaat |
ca. 50 × 35 mm |
| Afstandsbediening voeding |
12V mini batterij (meegeleverd) |
| Compatibiliteit |
Arduino, ESP32, Raspberry Pi, domotica |

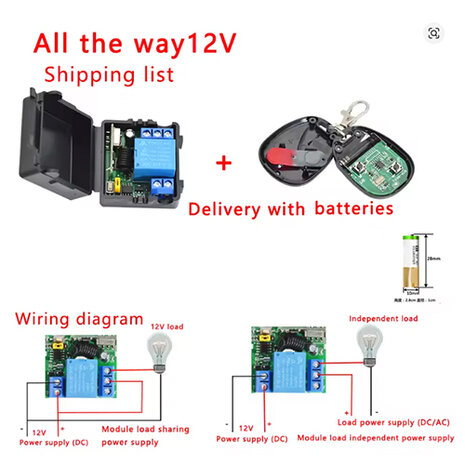

Inhoud van de verpakking
-
1 x Draadloze relaismodule (12V, 1 kanaal, 433MHz)
-
1 x RF-afstandsbediening met twee knoppen (A en B)
-
1 x Kunststof behuizing
-
1 x Batterij voor afstandsbediening (los meegeleverd)
Pairen van de relaismodule met de afstandsbediening
-
Druk één keer op de witte pairing-knop op de relaismodule.
-
Druk vervolgens op de knop van de afstandsbediening die je wilt koppelen.
-
Gebruik de jumper om eenvoudig te wisselen tussen de drie werkmodi:
-
Puls: geen jumper geplaatst
-
Self-lock: jumper horizontaal
-
Interlock: jumper verticaal
-
De module bevestigt de koppeling direct.
Let op: De pairing-knop kan op een andere plek op het printplaatje zitten, maar er is altijd slechts één wit knopje aanwezig.
Je kunt meerdere relaismodules met één afstandsbediening koppelen.
Instellen van de relaismodus
De relaismodule kan op drie verschillende manieren werken. Met de jumper (zwart brugje) op de print kun je eenvoudig bepalen in welke modus het relais schakelt.
1. Puls (moment) modus
De relaisuitgang is actief zolang je de knop op de afstandsbediening ingedrukt houdt.
Laat je de knop los, dan schakelt het relais direct weer uit.
Ideaal voor toepassingen waarbij een kort signaal nodig is (bijv. poorten of elektrische sloten).
2. Self-lock (aan/uit) modus
Druk op de knop om het relais aan te zetten.
Druk nogmaals op dezelfde knop om het relais weer uit te schakelen.
Perfect voor lampen, ventilatoren of andere apparaten die je handmatig wilt aan- en uitzetten.
3. Interlock (wissel) modus
Wanneer je op knop A drukt, schakelt het relais in.
Druk je daarna op knop B, dan schakelt het relais weer uit.
Handig voor toepassingen waar slechts één functie tegelijk actief mag zijn (zoals motoren of richtingbesturing).
