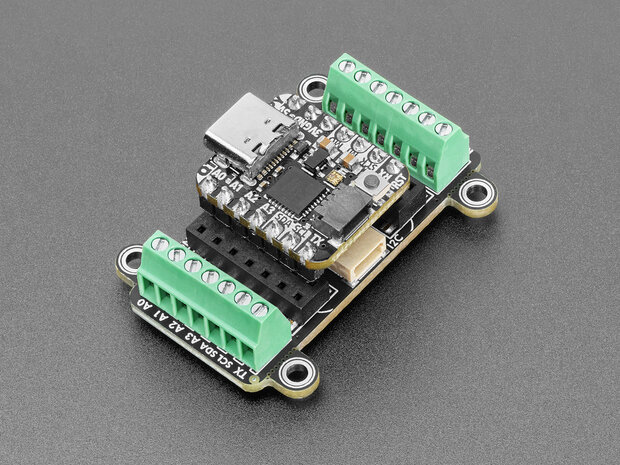

Adafruit Terminal Block BFF Add-On voor QT Py en XIAO – Adafruit 6495

Adafruit Terminal Block BFF Add-On voor QT Py en XIAO – Adafruit 6495

Productomschrijving

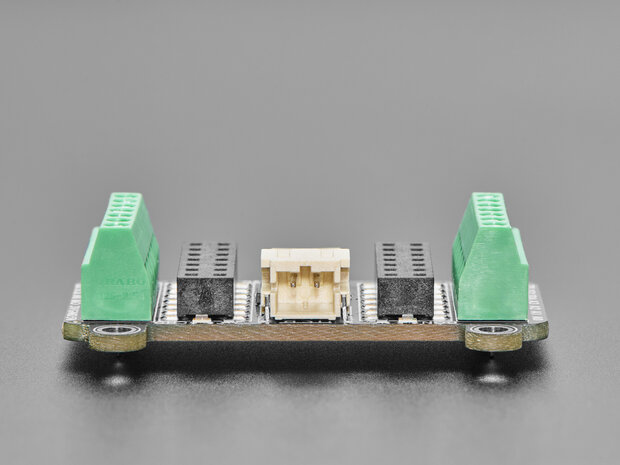

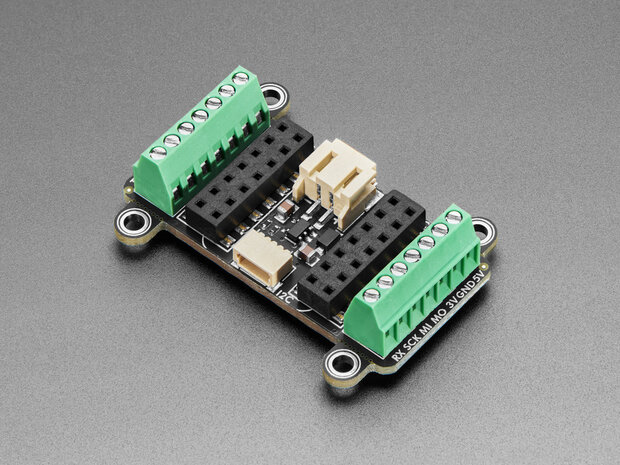

De Adafruit Terminal Block BFF Add-On maakt het aansluiten van sensoren, voedingen en andere elektronica op een QT Py- of XIAO-microcontroller een stuk eenvoudiger. De compacte uitbreidingsprint geeft iedere pin een praktische schroefterminal én een extra socketaansluiting.

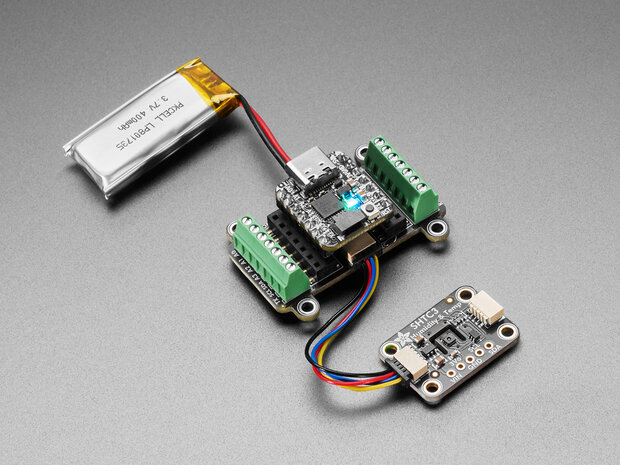

Een QT Py- of XIAO-board met headers kan rechtstreeks in de dubbele socketheaders worden geplaatst. Omdat de BFF zelf geen GPIO-pinnen exclusief gebruikt, blijven de aansluitingen beschikbaar voor uw eigen project en kan de module bovendien met andere geschikte BFF-uitbreidingen worden gecombineerd.

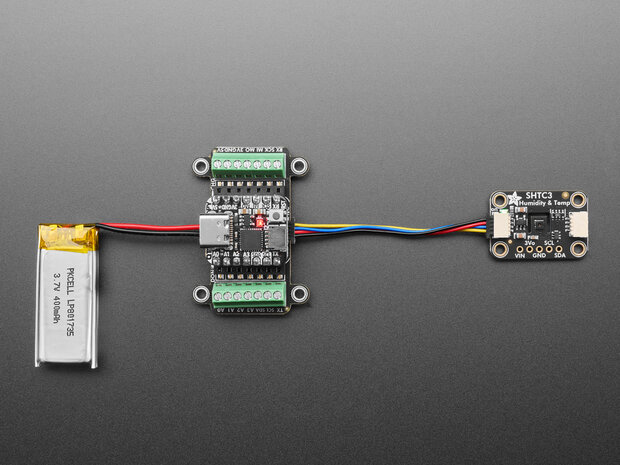

De print beschikt daarnaast over een STEMMA QT / Qwiic aansluiting voor I2C-sensoren en displays. Hierdoor kunt u eenvoudig extra modules toevoegen zonder losse SDA- en SCL-bedrading.

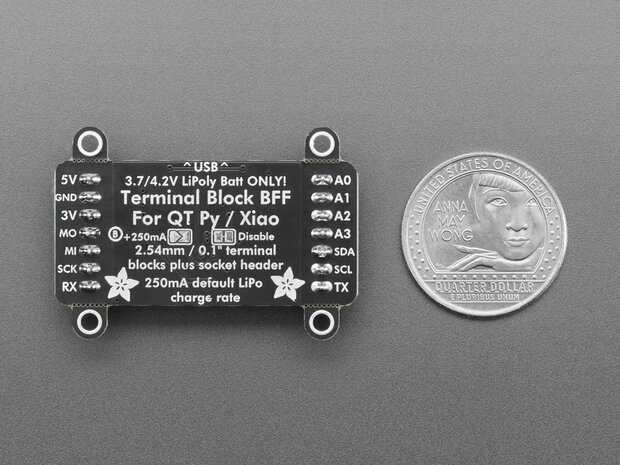

Een ander belangrijk voordeel is de geïntegreerde ondersteuning voor 3,7V/4,2V LiPo-accu's. Een aangesloten accu kan via de USB-aansluiting van het geplaatste microcontrollerboard worden geladen. De standaard laadstroom bedraagt 250mA en kan via een soldeerjumper worden aangepast naar 500mA.

Belangrijkste kenmerken

• Adafruit productnummer 6495
• Geschikt voor Adafruit QT Py
• Geschikt voor Seeed Studio XIAO-formaat boards

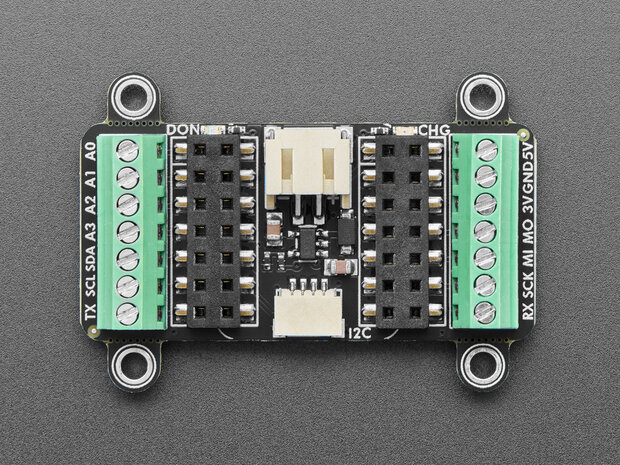

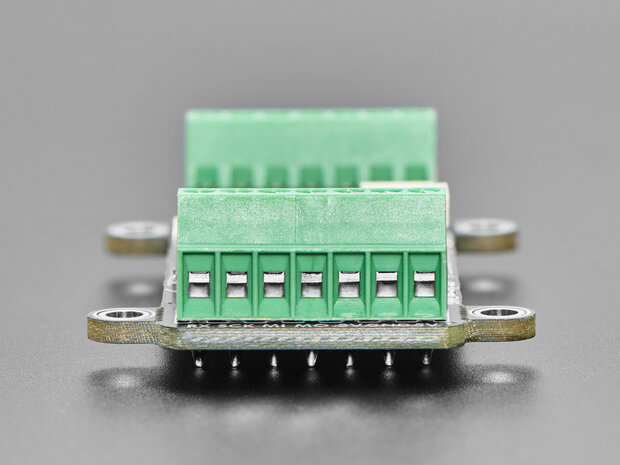

• Schroefterminal voor iedere beschikbare pin
• Terminal pitch: 2,54mm
• Dubbele socketheaders
• Extra socketaansluiting naast iedere pin

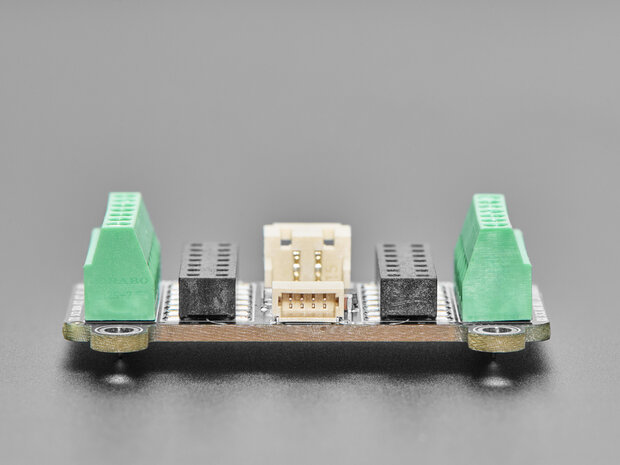

• STEMMA QT / Qwiic aansluiting
• I2C via 3V, GND, SDA en SCL
• JST-PH aansluiting voor batterij
• Ondersteuning voor 3,7V/4,2V LiPo
• Geïntegreerde LiPo-laadfunctie
• Standaard laadstroom: 250mA
• Instelbaar naar 500mA via jumper
• Automatische omschakeling naar USB-voeding
• Laadfunctie uitschakelbaar
• Vier afbreekbare montagelippen
• Geen software of programmering nodig

Specificaties

De STEMMA QT-aansluiting bevat zelf geen extra I2C-pull-upweerstanden; doorgaans zijn deze al aanwezig op het gebruikte controllerboard of de aangesloten sensor.

LiPo-voeding en laden

Via de JST-PH aansluiting kan een geschikte LiPo-accu worden aangesloten. Wanneer USB wordt aangesloten, schakelt het systeem automatisch over op USB-voeding en kan tegelijkertijd de accu worden geladen.

Wilt u in plaats daarvan bijvoorbeeld een niet-oplaadbaar batterijpakket gebruiken, dan kan de laadfunctie via de daarvoor bestemde jumper worden uitgeschakeld.

Toepassingen

De Terminal Block BFF is ideaal voor:

• prototypes met QT Py of XIAO;
• sensoren met losse bedrading;
• permanente testopstellingen;
• draagbare microcontrollerprojecten;
• batterijgevoede elektronica;
• robotica;
• IoT-projecten;
• schakelaars en actuatoren aansluiten;
• STEMMA QT / Qwiic sensoren combineren.

Inhoud van de verpakking

• 1 × Adafruit Terminal Block BFF Add-On voor QT Py en XIAO

QT Py/XIAO microcontroller, LiPo-accu en STEMMA QT/Qwiic-kabel worden niet meegeleverd.

Let op

Voor direct gebruik moet het QT Py- of XIAO-board voorzien zijn van passende headers. Boards zonder headers moeten eerst van pinheaders worden voorzien of met geschikte press-fit/solderless headers worden gebruikt.

Controleer bij batterijgebruik altijd of het gebruikte batterijtype geschikt is voor de gekozen laadinstelling.

FAQ

Past deze module op zowel QT Py als XIAO?

Ja, de module is ontworpen voor microcontrollers met het QT Py/XIAO-formaat.

Zijn alle microcontrollerpinnen beschikbaar?

Ja. Iedere pin wordt naar een schroefterminal en extra socketaansluiting geleid.

Kan ik een LiPo-accu aansluiten?

Ja, er is een JST-PH aansluiting voor een geschikte 3,7V/4,2V LiPo-accu.

Kan de LiPo via USB worden opgeladen?

Ja. De module beschikt over een geïntegreerde laadfunctie.

Wat is de laadstroom?

Standaard 250mA. Via een soldeerjumper kan dit worden aangepast naar 500mA.

Moet ik software installeren?

Nee. De BFF is een hardware-uitbreiding en vereist zelf geen software.
