Adafruit-6489 TMAG5273 A1 3D Hall-effect Magnetometer ±40/±80mT – STEMMA QT / Qwiic
Productomschrijving

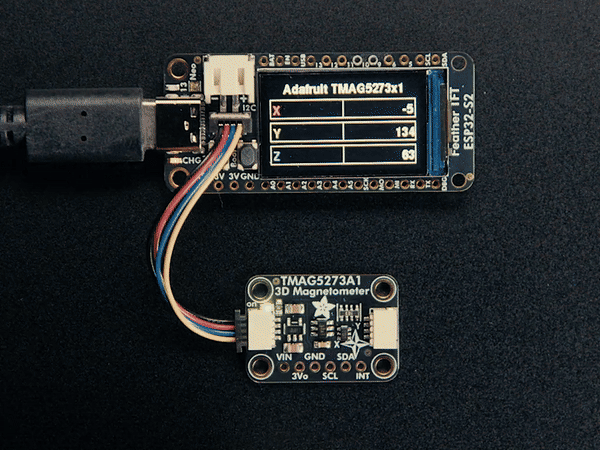

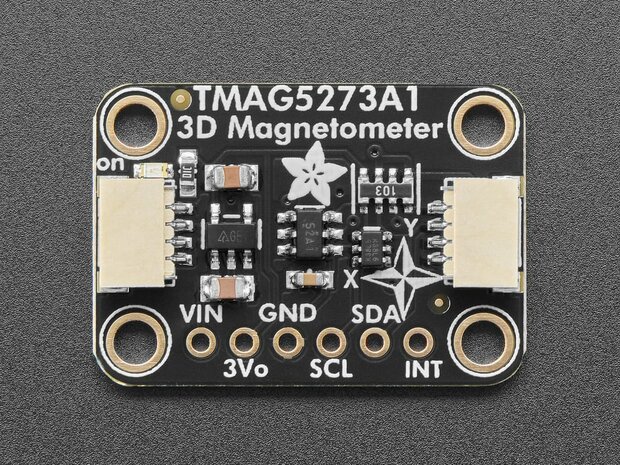

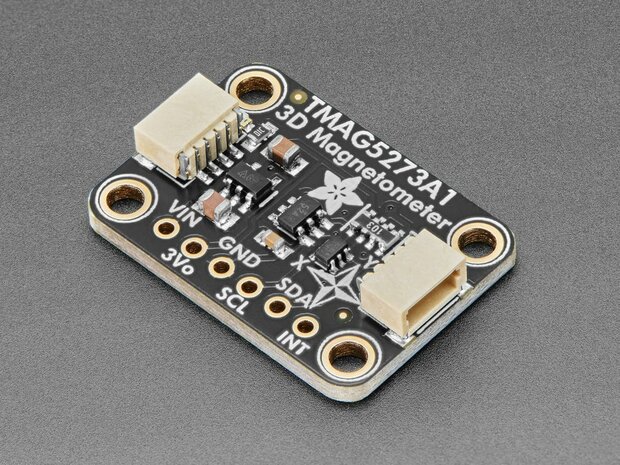

De Adafruit TMAG5273 (A1) 3D Hall-effect Magnetometer Breakout is een compacte sensor voor het nauwkeurig meten van magnetische velden langs de X-, Y- en Z-as. Hierdoor kunt u niet alleen de aanwezigheid van een magneet detecteren, maar ook de positie, richting en beweging ervan bepalen.
De A1-uitvoering heeft twee instelbare meetbereiken: ±40mT en ±80mT. Dat maakt deze sensor bijzonder geschikt voor toepassingen met permanente magneten, zoals magnetische draaiknoppen, contactloze joysticks, lineaire positiedetectie en rotary encoders.
Een geïntegreerde CORDIC-rekeneenheid kan aan de hand van twee geselecteerde assen rechtstreeks een hoek van 0–360° berekenen. Hierdoor hoeft de microcontroller minder rekenwerk uit te voeren bij rotatie- en positietoepassingen. Adafruit
Belangrijkste kenmerken
- Adafruit productnummer 6489
- TMAG5273 A1 3D Hall-effect sensor
- Meet magnetisch veld op X-, Y- en Z-as
- Instelbaar bereik: ±40mT of ±80mT
- Ingebouwde 12-bit ADC
- 360° hoekberekening via CORDIC
- Maximale single-axis conversiesnelheid: 20kSPS
- Interne temperatuursensor
- I2C-interface tot 1MHz
- Standaard I2C-adres: 0x35
- Instelbare averaging tot 32×
- Programmeerbare interrupt
- STEMMA QT / Qwiic aansluitingen
- Geschikt voor 3,3V en 5V microcontrollers
- Arduino- en CircuitPython/Python ondersteuning
Toepassingen
De TMAG5273 A1 is geschikt voor:
- magnetische rotary encoders;
- contactloze draaiknoppen;
- joysticks zonder mechanische contacten;
- positie- en bewegingsdetectie;
- lineaire magneetpositiesensoren;
- robotica;
- bedieningselementen;
- industriële prototypes;
- Arduino-, ESP32- en Raspberry Pi-projecten.
Doordat er geen mechanisch contact nodig is tussen sensor en bewegend onderdeel kan slijtage worden verminderd.
Specificaties
| Eigenschap |
Specificatie |
| Merk |
Adafruit |
| Productnummer |
6489 |
| Sensor |
TMAG5273 A1 |
| Sensortype |
3D Hall-effect magnetometer |
| Assen |
X, Y en Z |
| Meetbereik |
±40mT / ±80mT |
| ADC |
12-bit |
| Maximale conversiesnelheid |
20kSPS, single axis |
| Interface |
I2C |
| I2C snelheid |
Tot 1MHz |
| Standaard I2C-adres |
0x35 |
| Logicaniveau breakout |
3,3V / 5V |
| Temperatuursensor |
Ingebouwd |

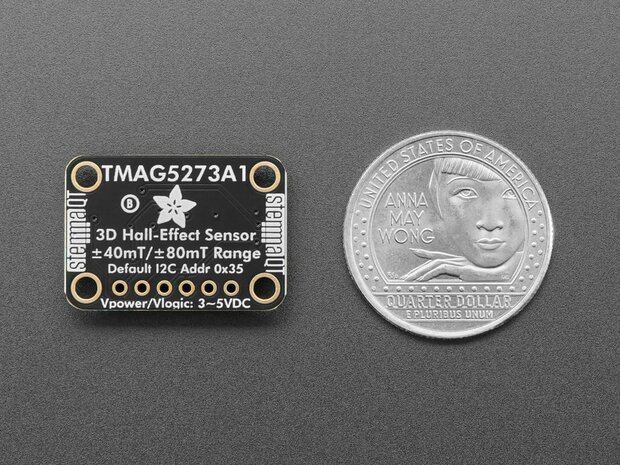

| Afmetingen |
25,3 × 17,7 × 4,6mm |
| Gewicht |
ca. 1,7g |
STEMMA QT / Qwiic

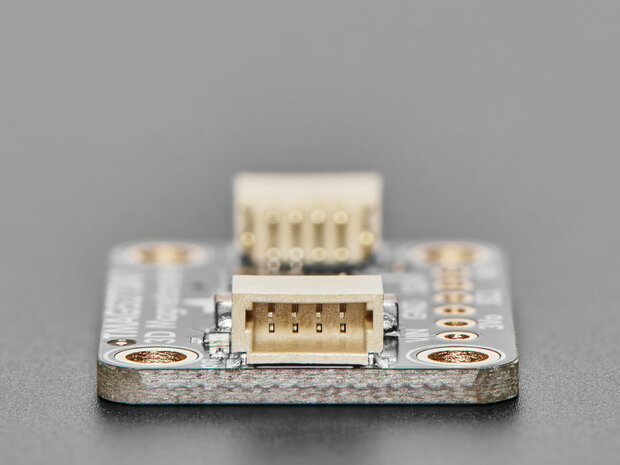

De breakout beschikt over twee STEMMA QT aansluitingen die compatibel zijn met het Qwiic-systeem. Hierdoor kan de sensor snel met een microcontroller of andere I2C-module worden verbonden zonder directe soldeerverbinding.
Een standaard 2,54mm pinheader wordt meegeleverd voor gebruik op een breadboard of eigen printplaat.
Belangrijk om te weten
Deze A1-uitvoering is bedoeld voor het meten van relatief sterke magnetische velden van bijvoorbeeld ferriet- of neodymiummagneten. Adafruit geeft aan dat de TMAG5273 minder geschikt is voor het meten van het relatief zwakke aardmagnetisch veld. Adafruit Learning System
Wilt u een groter meetbereik, dan bestaat ook de TMAG5273 A2, met ±133mT / ±266mT.

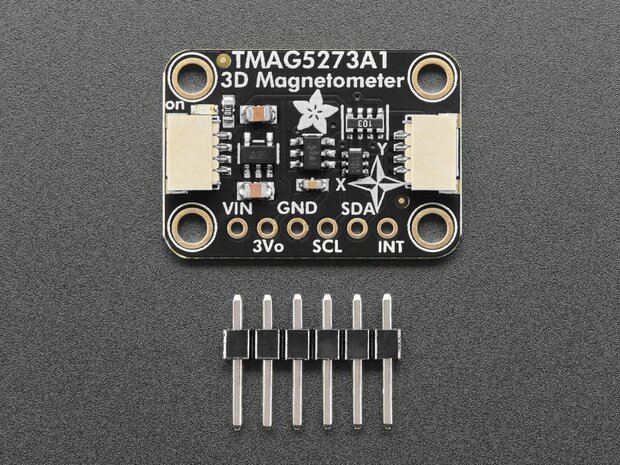

Inhoud van de verpakking
- 1 × Adafruit TMAG5273 A1 3D Hall-effect Magnetometer Breakout
- 1 × 2,54mm / 0.1-inch pinheader
STEMMA QT / Qwiic kabel niet inbegrepen.
FAQ
Wat is het meetbereik van de A1-uitvoering?
De sensor kan worden ingesteld op ±40mT of ±80mT.
Kan de sensor een draaihoek meten?
Ja. De ingebouwde CORDIC-engine kan een hoek van 0–360° berekenen met twee geselecteerde magnetische assen.
Kan ik deze sensor met Arduino gebruiken?
Ja. Adafruit biedt een Arduino-library en voorbeeldcode voor de TMAG5273. Adafruit Learning System
Is de sensor geschikt voor een elektronisch kompas?
Niet ideaal. Deze sensor is vooral bedoeld voor magneten op korte afstand en niet voor nauwkeurige meting van het aardmagnetisch veld.
Werkt deze module met Qwiic?
Ja, de STEMMA QT aansluitingen zijn compatibel met Qwiic.
