Adafruit-6432 ADS122C04 24-bit ADC met 4 kanalen en 2 kSPS - STEMMA QT / Qwiic
Introductie

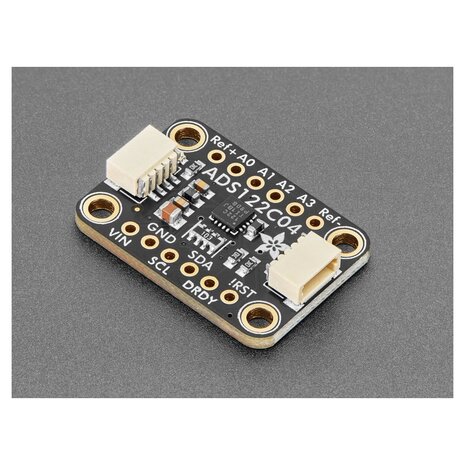

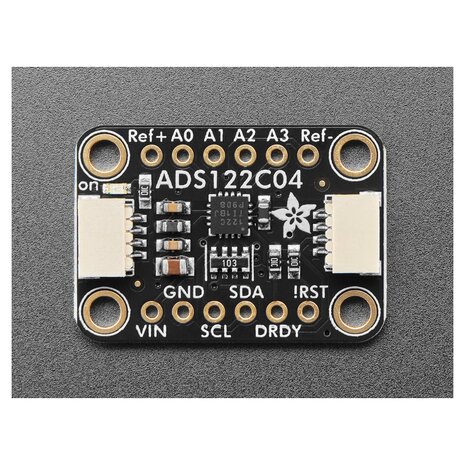

De Adafruit-6432 ADS122C04 is een 24-bit ADC waarmee je nauwkeurige metingen van analoge signalen via I2C uitvoert. Dit breakout-board brengt de TI -chip in een gebruiksvriendelijk STEMMA QT / Qwiic-formaat, zodat je snel en zonder solderen kunt aansluiten op microcontrollers en microcomputers.
Belangrijkste eigenschappen
- 24-bit resolutie met programmeerbare gain tot 128x voor hoge nauwkeurigheid bij zwakke signalen.
- Vier ingangen die als twee differentiële of vier single-ended inputs kunnen worden gebruikt.
- Tot 2 kSPS op één kanaal (bij gebruik van 1 MHz I2C-bus; zie opmerking over bus-snelheid).
- STEMMA QT / Qwiic-connectoren voor eenvoudige, solderless chaining met andere sensoren en accessoires.
- Werkt op zowel 3V als 5V logica en voedingsspanning (breed voedingsbereik).
Waarom deze module kiezen
De ADS122C04 onderscheidt zich doordat hij 24-bit resolutie combineert met relatief hoge datasnelheden vergeleken met veel andere 24-bit ADC's. Daardoor is hij geschikt voor toepassingen waar zowel precisie als redelijke sample rates vereist zijn, zoals geavanceerde sensorsystemen, data-acquisitie voor experimenten of precisiemeetopstellingen.
Technische specificaties (samenvatting)
- Chip: TI ADS122C04 (op breakout)
- Resolutie: 24-bit
- Kanalen: 4 (2 differentieel of 4 single-ended)
- Max. datasnelheid: tot 2 kSPS (op één kanaal; vereist snelle I2C)
- Voedingsbereik: 2.3 V tot 5.5 V
- Interne referentie: 2.048 V (intern)
- Programmeergbare versterking: 1 tot 128x
- Extra's: reset-pin, interne temperatuurmeter, externe ref-ingangen, twee I2C-adrespinnen

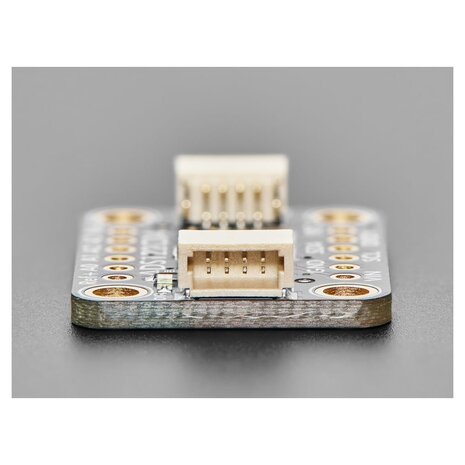

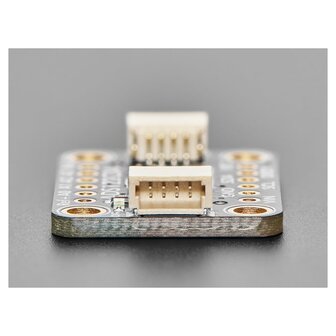

- Connectoren: STEMMA QT / Qwiic
- Afmetingen en gewicht: volgens leverancier (25,5 × 17,7 × 4,7 mm, 1,6 g)
Toepassingen en compatibiliteit
Deze module is bijzonder geschikt voor hobbyisten, onderzoekers en ingenieurs die nauwkeurige analoge metingen willen doen met een Arduino, Raspberry Pi of andere microcontroller die I2C ondersteunt. Typische toepassingen zijn kracht- en druksensoren, nauwkeurige spanningsmetingen, laboratoriumdata-acquisitie en multi-sensor systemen.
Gebruik en tips
Aansluiten is eenvoudig: verbind GND met massa, VDD met 3–5V power, en SCL/SDA met de I2C-poort van je microcontroller. Voor 2 kSPS moet de I2C-bus op 1 MHz draaien en moet je software de binnenkomende I2C-gegevens snel verwerken. Er is voorbeeldcode beschikbaar voor Raspberry Pi, Arduino en CircuitPython.
Inhoud van de verpakking

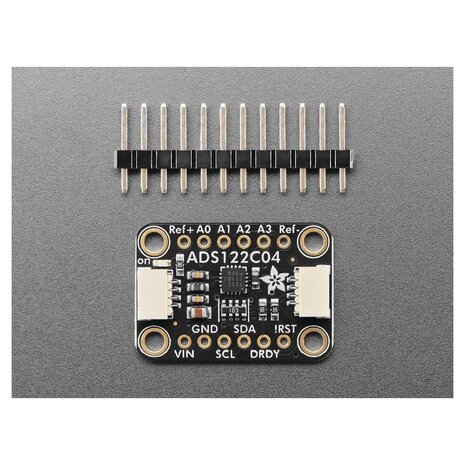

- Adafruit ADS122C04 breakout in STEMMA QT-formaat
- Stuk standaard 0.1" header (deelbare header voor breadboard/perfboard)
- Vier montagegaten voor bevestiging
- Opmerking: QT-kabel niet inbegrepen
Waarom bestellen bij Vanallesenmeer
Eigen voorraad in Nederland en voor 12:00 besteld, dezelfde dag verzonden. Snel geleverd en direct inzetbaar in je project.
Veelgestelde vragen
Wat is de maximale sample rate en wat is daarvoor nodig?
De module kan tot 2 kSPS op één kanaal. Om deze snelheid te halen moet de I2C-bus op 1 MHz draaien en moet de host de binnenkomende I2C-gegevens snel verwerken.
Kan ik meerdere ADS122C04-modules op één I2C-bus gebruiken?

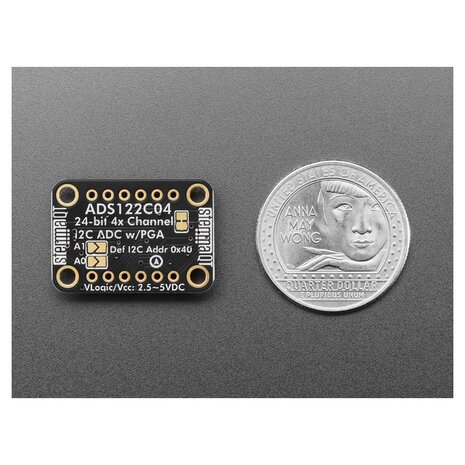

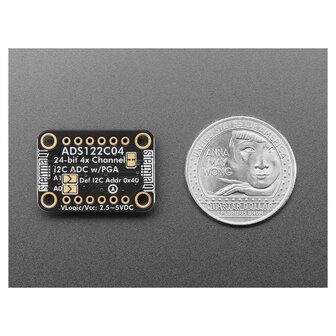

Ja. De breakout heeft twee I2C-adrespinnen waardoor je tot vier stuks op dezelfde I2C-bus kunt plaatsen met verschillende adressen.
Welke voedingsspanning en logicaniveaus zijn compatibel?
De module werkt met een voedingsbereik van ongeveer 2.3 V tot 5.5 V en is geschikt voor zowel 3V- als 5V-logica.
Wordt er een STEMMA QT-kabel meegeleverd?
Nee, een QT-kabel wordt niet meegeleverd. De breakout bevat wel STEMMA QT-connectoren zodat je een compatibele kabel kunt gebruiken (apart verkrijgbaar).
Is er voorbeeldcode beschikbaar?
Ja. Adafruit levert voorbeeldcode en libraries voor Raspberry Pi, Arduino en CircuitPython om snel metingen te starten.
