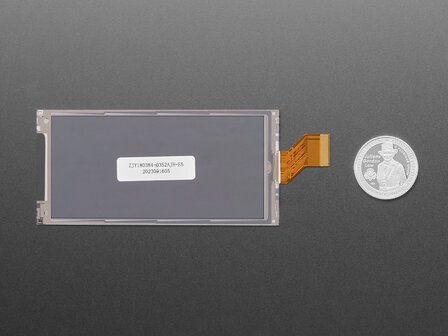

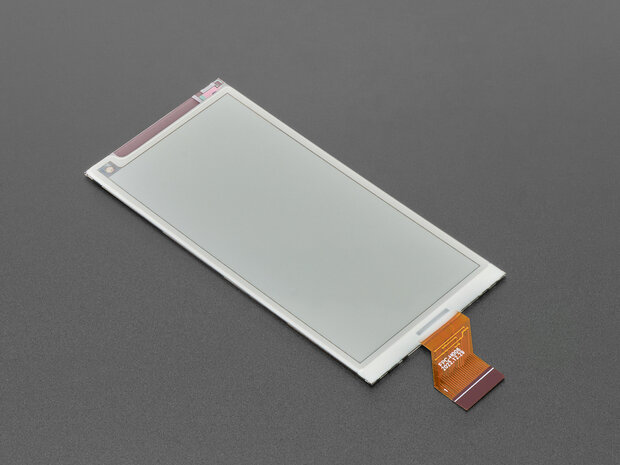

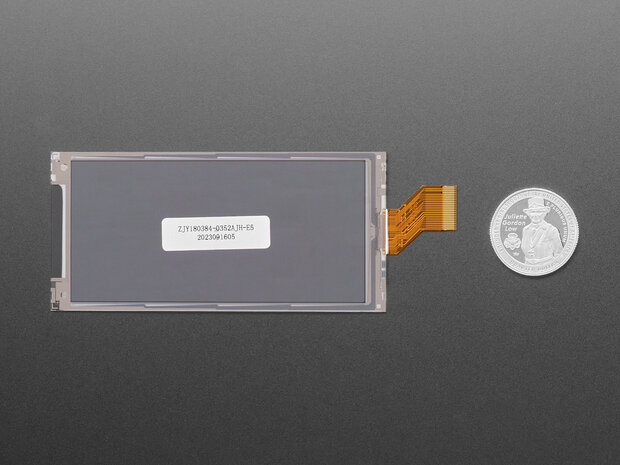

Adafruit 6414 3.52 inch 340x180 Quad-Color eInk / ePaper Bare Display
Productomschrijving
De Adafruit 6414 3.52 inch 340x180 Quad-Color eInk / ePaper Bare Display is een compact elektronisch papierdisplay voor projecten waarbij informatie goed zichtbaar moet blijven zonder continu stroomverbruik. Het scherm heeft een resolutie van 340 x 180 pixels en kan vier kleuren weergeven: rood, zwart, geel en wit.
Een ePaper display is ideaal voor statische of langzaam veranderende informatie. Denk aan een IoT-dashboard, weerstation, kalender, statuspaneel, prijsetiket, productlabel, slimme woning display of een batterijgevoed informatiepaneel. Het beeld blijft zichtbaar wanneer de voeding wordt uitgeschakeld, waardoor dit type scherm zeer geschikt is voor energiezuinige toepassingen.
Let op: dit is een bare display. Dat betekent dat het om het losse displaypaneel gaat. Voor gebruik heeft u een geschikt ePaper driverboard met 24-pin FPC aansluiting en ondersteuning voor de JD79667 chipset nodig.
Belangrijkste kenmerken
- 3.52 inch eInk / ePaper display
- Resolutie van 340 x 180 pixels
- Quad-color weergave: rood, zwart, geel en wit
- Gebaseerd op JD79667 chipset
- Zeer laag energieverbruik bij statische weergave
- Beeld blijft zichtbaar zonder permanente voeding
- Goed leesbaar bij daglicht
- Geschikt voor IoT, dashboards en embedded projecten
- Bare display uitvoering met 24-pin FPC aansluiting
- Inclusief FPC kabel en extender volgens Adafruit uitvoering
Toepassingen
Dit 3.52 inch ePaper display is geschikt voor:
- IoT dashboards;
- Home Assistant displays;
- weerstations;
- kalenderweergave;
- statuspanelen;
- slimme prijsetiketten;
- productlabels;
- datalogger displays;
- batterijgevoede projecten;
- Raspberry Pi projecten;
- Arduino en microcontroller projecten;
- embedded elektronica.
Specificaties
| Eigenschap |
Specificatie |
| Merk |
Adafruit |
| Product ID |
6414 |
| Producttype |
eInk / ePaper bare display |
| Schermformaat |
3.52 inch |
| Resolutie |
340 x 180 pixels |
| Kleurweergave |
Rood, zwart, geel en wit |
| Chipset |
JD79667 |
| Aansluiting |
24-pin FPC e-paper connector |
| FPC pitch |
0.5 mm volgens meegeleverde kabel |
| Uitvoering |
Bare display |
| Geschikt voor |
IoT, dashboards, microcontroller projecten en low-power displays |
Belangrijk: driverboard nodig
Dit product is geen complete displaymodule met ingebouwde driverprint. U heeft een geschikt driverboard nodig met ondersteuning voor 24-pin ePaper displays en de JD79667 chipset.
Adafruit vermeldt dat dit display een omgekeerde of “flipped” connector heeft. Daarom worden een extender en Flex A-B kabel gebruikt om de aansluiting geschikt te maken voor standaard 24-pin ePaper driverboards.
Verschil met OLED of LCD
Een OLED of LCD display is geschikt voor snelle updates, animaties en continu veranderende informatie. Een ePaper display is juist bedoeld voor informatie die langere tijd hetzelfde blijft.
Kies dit ePaper display wanneer laag energieverbruik, goede leesbaarheid bij daglicht en blijvende beeldweergave belangrijker zijn dan snelle verversing.
Gebruik

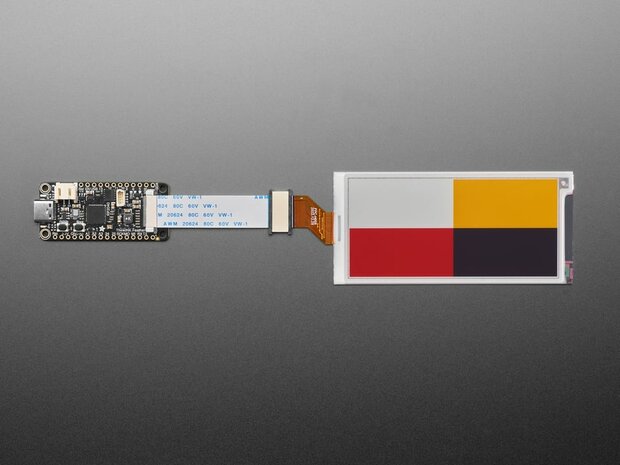

Sluit het display aan op een geschikt 24-pin FPC ePaper driverboard. Gebruik daarna software of libraries die de JD79667 chipset en de 340x180 quad-color uitvoering ondersteunen.
Bij quad-color ePaper displays duurt verversen meestal langer dan bij OLED- of LCD-schermen. Dit is normaal voor ePaper techniek. De vier kleuren kunnen niet worden gemengd tot extra kleuren; elke pixel wordt weergegeven als rood, zwart, geel of wit.

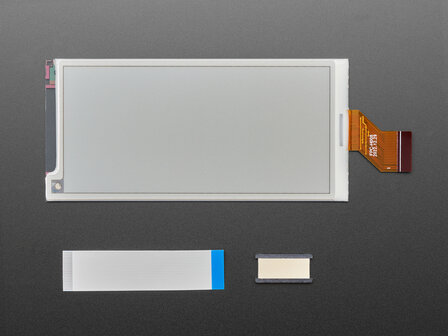

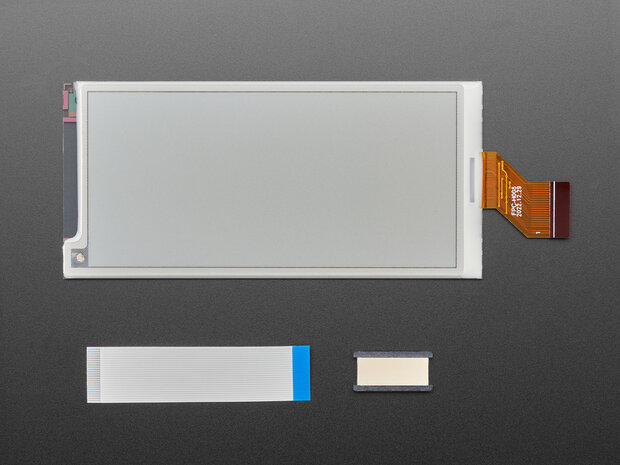

Inhoud van de verpakking
1 stuk Adafruit 6414 3.52 inch 340x180 Quad-Color eInk / ePaper Bare Display
1 stuk 24-pin 0.5 mm pitch FPC Flex A-B kabel 50 mm
1 stuk 24-pin 0.5 mm FFC / FPC extender
Let op
Dit is een kwetsbaar bare displaypaneel. Ga voorzichtig om met het scherm en de flexkabel. Buig het display niet en forceer de FPC aansluiting niet. Voor gebruik is een passend driverboard nodig.
FAQ
Wat is het voordeel van een ePaper display?
Een ePaper display verbruikt vooral stroom tijdens het verversen. Het beeld blijft daarna zichtbaar zonder permanente voeding.
Is dit display kant-en-klaar te gebruiken?
Nee, dit is een bare display. U heeft nog een geschikt driverboard en software nodig.
Welke kleuren kan het display tonen?
Dit display toont rood, zwart, geel en wit.
Welke resolutie heeft het display?
De resolutie is 340 x 180 pixels.
Is dit display geschikt voor video of animatie?
Nee, ePaper displays zijn vooral geschikt voor statische of langzaam veranderende informatie.
Waarvoor gebruik ik dit display?
Dit display is geschikt voor dashboards, statusinformatie, IoT-schermen, kalenders, weerstations, prijsetiketten en low-power informatiepanelen.
