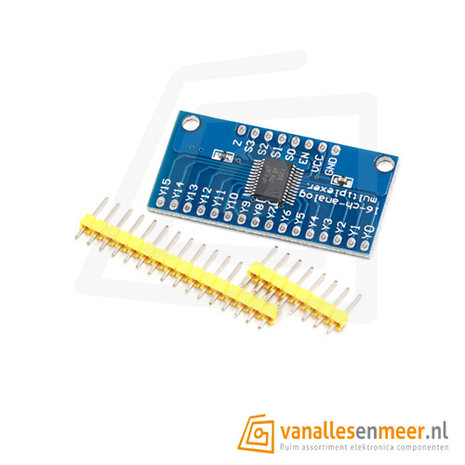

74HC4067 16-Kanaals Analoge Digitale Multiplexer Breakout Board Module

Dit is een breakout board voor de zeer handige 16-Kanaals Analoge/Digitale Multiplexer/Demultiplexer CD74HC4067.
Deze chip is als een draaischakelaar-het intern routes de gemeenschappelijke pin
(COM in het schema, SIG op het bord) om een van 16 kanaals pins (CHANxx).
Het werkt met zowel digitale en analoge signalen (de spanning kan niet hoger zijn dan VCC),
En de aansluitingen functie in beide richtingen.
Om het, sluit 4 digitale uitgangen om de chip adres selecteren pins (S0-S3),
En stuur het de binaire adres van het kanaal u wilt (zie de datasheet voor details).
Deze kunt u tot 16 sensoren om uw systeem met alleen 5 pins!

Sinds de mux/demux werkt ook met digitale signalen,
U kunt het gebruiken om pijp TTL-niveau seriële data naar of van meerdere apparaten.
Bijvoorbeeld, je kan het gebruiken om de TX pinnen van 16 apparaten om een RX pin op uw microcontroller.
U kunt dan selecteer een van die 16 apparaten te luisteren.
Als je wilt twee-weg communicatie, kunt u voeg een tweede boord om route
Uw microcontroller TX lijn naar 16 apparaat RX lijnen.
Door meerdere boards, kunt u soortgelijke regelingen voor I2C, SPI, etc.
De interne schakelaars zijn bidirectionele, ondersteuning spanningen tussen grond en VCC,
Hebben lage "op" weerstand en lage "off" lekkage, en voorkomen overspraak, voeren "break-before-make" switching.
De board ook breekt de chip "enable" pin, die als gedreven hoge,
Zal volledig disconnect de gemeenschappelijke pin (alle schakelaars "off").

Kenmerken:

1.2 V naar 6 V operatie
2. "op" weerstand: 70 Ohm @ 4.5 V
3.6ns break-before-make @ 4.5 V
4. breed temperatuurbereik:-55C om 125C
