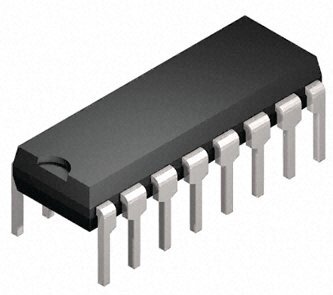

74HC238 74238 IC 3 naar 8 line decoder demultiplexer DIP16 CD74HC238
Productomschrijving
De CD74HC238 is een high speed CMOS 3 naar 8 line decoder demultiplexer. Deze uitvoering heeft actieve hoge uitgangen, waardoor precies een gekozen uitgang hoog wordt wanneer de enable ingangen juist staan.
De chip werkt met drie adresingangen en drie enable ingangen. Twee enable ingangen zijn actief laag en een enable ingang is actief hoog. Dit maakt cascaderen en chip select toepassingen eenvoudig.
Deze IC is zeer geschikt voor geheugen adresdecodering, datarouting en demultiplexing in microcontroller en digitale logica projecten.
Belangrijkste voordelen
Snelle schakeling met typische propagatietijd van 13 ns bij 5 V
Breed inzetbaar met voedingsbereik van 2 V tot 6 V voor HC varianten
Compacte en populaire DIP16 uitvoering voor eenvoudige through hole montage
Toepassingen
Geheugen chip select in embedded systemen
Adresdecodering voor uitbreidingsbussen
Demultiplexer voor digitale signalen
Logica experimenten en onderwijsprojecten
Technische specificaties
Type 3 naar 8 line decoder demultiplexer
Logica familie HC
Uitgangen actief hoog en onderling exclusief
Ingangen A0 A1 A2 en enables G0 G1 G2
Enable logica G0 laag G1 laag G2 hoog voor normale selectie
Voedingsspanning aanbevolen 2 V tot 6 V
Absolute maximum voedingsspanning 7 V
Uitgangsstroom per pin absoluut maximum plus of min 25 mA
Uitgangsdrive bij 6 V tot ongeveer 5.2 mA source en 5.2 mA sink volgens elektrische tabel
Typische propagatietijd 13 ns bij VCC 5 V CL 15 pF
Bedrijfstemperatuur voor CD74 bereik min 55 tot plus 125 graden C
Behuizing PDIP 16 pin
Pinout kern A0 pin 1 A1 pin 2 A2 pin 3 G0 pin 4 G1 pin 5 G2 pin 6 Y7 pin 7 GND pin 8 Y6 pin 9 Y5 pin 10 Y4 pin 11 Y3 pin 12 Y2 pin 13 Y1 pin 14 Y0 pin 15 VCC pin 16
Inhoud van de verpakking
1 stuk CD74HC238 74HC238 74238 IC DIP16
