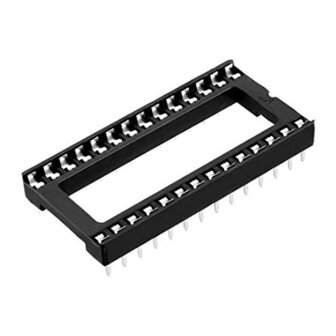

DIP28 Wide IC socket voor printplaatmontage
Deze 28 pins DIP IC socket Wide is geschikt voor geïntegreerde schakelingen met een brede DIP28 behuizing. De socket heeft een pinafstand van 2,54 mm en een afstand van 15,24 mm tussen de twee pinrijen.
De IC voet wordt rechtstreeks op een printplaat gesoldeerd. Het IC zelf wordt daarna in de socket geplaatst en hoeft hierdoor niet rechtstreeks gesoldeerd te worden. Dit maakt vervangen of testen van een IC eenvoudiger.
Belangrijkste kenmerken
28 aansluitingen
14 aansluitingen per rij
Pinafstand 2,54 mm
Afstand tussen pinrijen 15,24 mm
Wide DIP uitvoering
Geschikt voor through hole PCB montage
Toepassingen
Deze DIP28 socket is geschikt voor elektronica reparaties, prototypes, zelfbouwprintplaten en schakelingen waarin een brede 28 pins DIP geïntegreerde schakeling wordt gebruikt.
Controleer voor het bestellen altijd of uw IC een rijafstand van 15,24 mm heeft.
Productspecificaties
Producttype: IC socket
Uitvoering: DIP28 Wide
Aantal pins: 28
Pinafstand: 2,54 mm
Rijafstand: 15,24 mm
Breedteklasse: 0,6 inch
Montage: Through Hole PCB
Geschikt voor: Wide DIP28 IC's
Inhoud verpakking: 1 IC socket
Veelgestelde vragen
Wat betekent DIP28 Wide
DIP28 betekent dat de socket 28 aansluitingen heeft. Wide betekent dat de afstand tussen de twee pinrijen 15,24 mm bedraagt.
Past ieder DIP28 IC in deze socket
Nee. Het IC moet een brede DIP28 behuizing met een rijafstand van 15,24 mm hebben.
Kan deze socket rechtstreeks op een printplaat
Ja. Deze IC socket is bedoeld voor through hole montage op een PCB.
