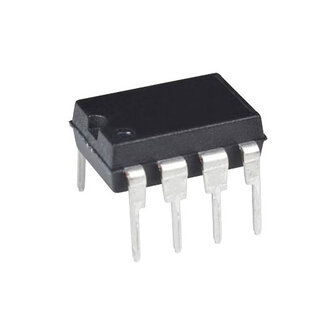

24LC01B/P 1Kbit I2C Seriële EEPROM IC PDIP-8
Productomschrijving
De 24LC01B/P is een 1Kbit seriële EEPROM IC van Microchip voor het opslaan van kleine hoeveelheden data in microcontroller- en elektronicaprojecten. De chip gebruikt een I2C / 2-wire interface en is geschikt voor het bewaren van instellingen, configuratiegegevens, kalibratiewaarden, tellerstanden en andere kleine data die behouden moet blijven na uitschakelen van de voeding.
De 24LC01B/P heeft een geheugenorganisatie van 128 x 8-bit en werkt met een voedingsspanning van 2.5V tot 5.5V. Hierdoor is deze EEPROM bruikbaar in veel 3.3V en 5V schakelingen. De /P-uitvoering wordt geleverd in een PDIP-8 behuizing, wat handig is voor breadboards, IC-voeten, prototypes en through-hole printplaatmontage.
Omdat EEPROM niet-vluchtig geheugen is, blijft opgeslagen informatie bewaard zonder spanning. Dit maakt de 24LC01B/P geschikt voor Arduino, ESP, PIC, AVR, STM32, Raspberry Pi en andere microcontroller toepassingen.
Belangrijkste kenmerken
- 1Kbit seriële EEPROM
- Geheugenorganisatie: 128 x 8-bit
- I2C / 2-wire interface
- Voedingsspanning van 2.5V tot 5.5V
- Geschikt voor 3.3V en 5V microcontroller projecten
- I2C-klokfrequentie tot 400 kHz
- Hardware write-protect functie
- Niet-vluchtig geheugen: data blijft bewaard zonder voeding
- PDIP-8 behuizing voor eenvoudige montage
- Geschikt voor breadboard, IC-voet en printplaat
Toepassingen
De 24LC01B/P is geschikt voor:
- Arduino projecten;
- ESP, PIC, AVR en STM32 projecten;
- kleine configuratiegegevens opslaan;
- instellingen bewaren;
- kalibratiewaarden opslaan;
- tellerstanden bewaren;
- apparaat-ID of gebruikersinstellingen opslaan;
- kleine datalogging toepassingen;
- reparatie en vervanging van EEPROM IC’s;
- breadboard prototypes;
- eigen printplaatontwerpen.
Specificaties
| Eigenschap |
Specificatie |
| Merk |
Microchip |
| Model |
24LC01B/P |
| Geheugentype |
EEPROM |
| Geheugencapaciteit |
1 Kbit |
| Organisatie |
128 x 8-bit |
| Interface |
I2C / 2-wire serieel |
| Maximale klokfrequentie |
400 kHz |
| Voedingsspanning |
2.5V tot 5.5V |
| Write cycle time |
max. 5 ms volgens opgegeven specificatie |
| Access time |
3.5 µs volgens opgegeven specificatie |
| Write protect |
Ja, via WP-pin |
| Temperatuurbereik |
0°C tot +70°C bij 24LC01B/P |
| Behuizing |
PDIP-8 / 8-DIP |
| Montage |
Through-hole |
| Aantal pinnen |
8 |
| Toepassing |
Niet-vluchtige dataopslag |
Pinfuncties
| Pin |
Functie |
| A0 |
Niet aangesloten / NC |
| A1 |
Niet aangesloten / NC |
| A2 |
Niet aangesloten / NC |
| VSS |
Massa / GND |
| SDA |
I2C data |
| SCL |
I2C klok |
| WP |
Write Protect |
| VCC |
Voedingsspanning |
Gebruik
Sluit VCC aan op een geschikte voedingsspanning en VSS op GND. Verbind SDA en SCL met de I2C-bus van uw microcontroller. Gebruik pull-up weerstanden op SDA en SCL wanneer deze niet al op het gebruikte board aanwezig zijn.
De WP-pin kan worden gebruikt om schrijven naar het geheugen te blokkeren. Wanneer write-protect niet nodig is, moet deze pin volgens het gewenste ontwerp correct worden aangesloten.
Belangrijk verschil met grotere 24LC EEPROM IC’s
De 24LC01B is een kleine EEPROM met 1Kbit opslagcapaciteit. Deze is vooral geschikt voor kleine instellingen en configuratiegegevens. Voor grotere datalogging of meer opslagruimte zijn grotere varianten zoals 24LC16B, 24LC256 of 24LC512 vaak geschikter.
Inhoud van de verpakking
1 stuk 24LC01B/P 1Kbit I2C seriële EEPROM IC PDIP-8
Let op
Controleer altijd de juiste pinoriëntatie voordat u de IC plaatst. Verkeerd aansluiten van VCC, GND, SDA of SCL kan de chip beschadigen. Let ook op het juiste I2C-adres, de pull-up weerstanden en de juiste geheugenindeling in uw software.
FAQ
Wat is de 24LC01B/P?
De 24LC01B/P is een 1Kbit I2C seriële EEPROM IC van Microchip in PDIP-8 behuizing.
Waarvoor gebruik ik deze EEPROM?
Deze EEPROM wordt gebruikt om kleine hoeveelheden data permanent op te slaan, zoals instellingen, kalibratiewaarden of tellerstanden.
Is deze IC geschikt voor Arduino?
Ja, de 24LC01B/P is geschikt voor Arduino en andere microcontroller projecten met I2C ondersteuning.
Hoeveel geheugen heeft de 24LC01B/P?
De chip heeft 1Kbit geheugen, georganiseerd als 128 x 8-bit.
Welke voedingsspanning gebruikt de 24LC01B/P?
De 24LC01B/P werkt met een voedingsspanning van 2.5V tot 5.5V.
Is dit een DIP IC?
Ja, de /P-uitvoering is een PDIP-8 through-hole behuizing.
